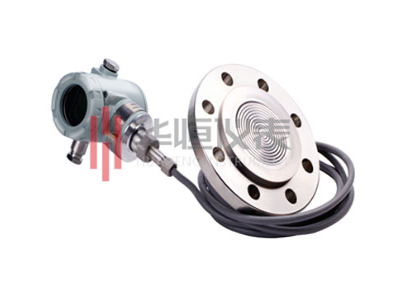

單法蘭液位變送器是根據液體的密度，液位的變化所產生的壓力計算出當前液位的高度。它直接安裝于管道或者容器底部的預留法蘭上，由于隔離膜片直接和液體接觸，當膜片受壓后產生微小的變形，變形位移通過毛細管的硅油給傳感器一個信號，傳感器輸出信號傳到電子模塊部分，經過處理轉化為4-20mA電流信號輸出。



　　應用：



　　單法蘭液位變送器適用于敞口容器液位壓力的測量。可以測量高粘度、易結晶、易沉淀和強腐蝕等介質的液位、根據介質可分為平面法蘭安裝和插入筒式安裝。粘度高，易結晶，懸浮物比較多的介質適用于插入筒式液位變送器，一般介質適用于平面法蘭安裝的液位變送器。



　　特點：



　　結構簡單:無任何可動或彈性元件，因此呆靠性極高，維護量極少。



　　安裝方便:內裝式結構尤其顯示出這一特點，無需任何專用工具。



　　調整方便:零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變，兩個調整互不影響。



　　用途廣泛;適用于高溫高壓、強腐蝕等介質的液位測量。

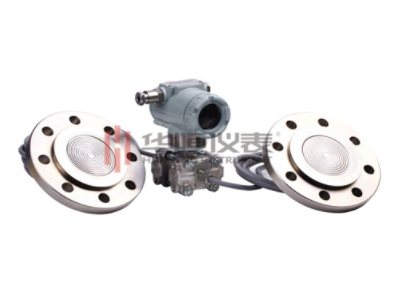

　　雙法蘭液位變送器由差壓變送器，毛細管和隔膜法蘭組成。變送器和隔膜法蘭之間用充滿硅油的毛細管連接，當膜片受壓后產生微小的變形，變形位移通過毛細管的硅油給傳感器一個信號，傳感器輸出信號傳到電子模塊部分，經過處理轉化為4-20mA電流信號輸出。



　　應用：



　　雙法蘭液位變送器適用于密封容器的液位壓力測量。可以測量高粘度、易結晶、易沉淀和強腐蝕等介質的液位。根據介質可分為平面法蘭安裝和插入筒式安裝。粘度高，易結晶，懸浮物比較多的介質適用于插入筒式液位變送器，一般介質適用于平面法蘭安裝的液位變送器。



　　遷移：



　　雙法蘭和單法蘭不同之處在于遷移；單法蘭液位變送器在安裝完成后，空罐狀態下做零點清除即可；雙法蘭液位變送器在安裝完成后為了能夠準確的顯示液位高度必須做量程遷移，遷移可分為三種：無遷移，負遷移，正遷移三種。



　　無遷移：變送器正負壓法蘭安裝在同一水平面上，不做遷移。



　　負遷移：



　　雙法蘭液位變送器負壓端一般安裝在罐的上部，正壓端在罐的底部，由于受負壓端毛細管內部硅油給傳感器的壓強，使得變送器輸出小于4mA,變送器表頭也會有個負值顯示，為了使變送器輸出和實際液位顯示相對應，就必須對變送器做負遷移，使得變送器輸出為4mA.



　　正遷移：



　　在最低液位時，由于受正壓端毛細管內部硅油給傳感器的壓強，使得變送器輸出大于4mA,變送器表頭也會有個正值顯示，為了使變送器輸出和實際液位顯示相對應，就必須對變送器做正遷移，使得變送器輸出為4mA.。
