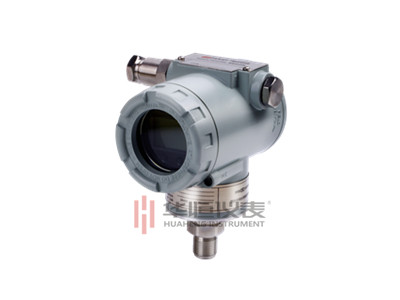

壓力變送器

壓力變送器，是以大氣壓/真空為參考端測量的壓強信號，只有一個端口和工藝管道連接，另一端與大氣相通。 …

  • 壓力變送器

詳情內容/ Content details

手機掃一掃

訂購熱線：18092356836
產品簡介：
       壓力變送器，是以大氣壓/真空為參考端測量的壓強信號，只有一個端口和工藝管道連接，另一端與大氣相通。
      金屬電容式壓力（表壓）／..壓力變送器工作原理是，當壓力通過隔離膜片和導壓介質間接作用在不同厚度的金屬測量膜片（彈性測量元件）的表面，使膜片產生微小的形變，.大形變量不超過0.1mm，測量膜片形變的高精度電路將這個微小的形變變換成為與壓力成正比的電壓信號，經過線性化，溫度補償，然后采用專用芯片將這個電壓信號轉換為工業標準的4-20mA電流信號或者1-5V電壓信號。
      由金屬電容式壓力傳感器的高靈敏度和測量膜片檢測電路采用的高精度集成電路，內部包含線性及溫度補償電路，所以整個變送器可以做到高精度和高穩定性。
      金屬電容式壓力傳感器極高的抗過載性能和在微壓測量方面的優異表現，更是各種復雜的工業環境現場的必選產品。

技術性能：
      使用對象：液體、氣體或蒸汽；
      測量范圍：見選型規格表；
      輸出信號：4～20mA dc.輸出，疊加HART協議數字信號（兩線制）；
      電    源：外部供電24V dc.，電源范圍12V～45V；
      負載特性：詳見右圖；

危險場所安裝：
      隔爆型ExdIIBT5Gb：（防爆證編號：CE16.1163）；
      本安型ExiaIICT4/T5/T6Ga：（防爆證編號：CE15.2354X）；
      遷移特性：
      在.小量程（量程壓縮比為40：1）時，.大正遷移零點是39/40倍的量程上限值，.大負遷移零點可以是量程下限值，..壓力變送器無負遷移。（無論輸出形式如何，正負遷移后，其量程上、下限均不得超過量程的極限）
      溫度范圍：
      電子線路板工作在：-40～85℃；
      敏感元件工作在：-40～104℃；
      儲存溫度：-40～85℃；
      帶數字顯示：-25～75℃（運行）；
                  -40～85℃（無損壞）；
      相對濕度：0～95%（無結露結霜）；
      超壓極限：加0(..壓力)～13MPa（或1.5倍的量程上限）壓力變送器不損壞；正常工作壓力在0kPa(..壓力)至量程上限；
      容積變化量：小于0.16cm3；
      阻尼：時間常數在0.2～32.0s之間可調；
      啟動時間：3s，不需預熱。

技術指標：
      精  度：±0.1%，±0.075%；
      穩定性:.大量程范圍的±0.1%/12個月；
      溫度影響：包括零點和量程的溫度誤差為.大量程的±0.2%/20℃；
      電源影響：小于輸出量程的0.005%／V；
      振動影響：在任意軸向上，頻率為200Hz，誤差為.大量程范圍的±0.05%／g；
      負載影響：只要輸入變送器的電壓高于12V，在負載工作區內無負載影響；
      安裝位置影響：.大可產生不大于0.25kPa的零位誤差，可通過校正消除這個誤差，對量程無影響；測量本體相對法蘭轉動無影響；(在無遷移、316不銹鋼隔離膜片及其他標準測試條件下。)

應用及選型：
      普通型壓力變送器是工業過程控制中.為常用的一種檢測儀表，其廣泛應用于各種自控系統，如航空航天、軍工、石化、化工、油井、電力、船舶、建材、管道等眾多行業。一般用在液體、氣體或蒸汽的壓力或..壓力的測量，介質溫度不太高，腐蝕性不強，粘稠度不高，不容易結晶等環境。
      選型注意：
      用戶在選型前明確被測介質的溫度，腐蝕性，測量范圍，是否防爆，是否需要禁油處理，對于介質容易結晶或粘稠需要膜盒法蘭連接檢測。

壓力變送器選型規格表
型號 變送器類型
SMT3151GP
 SMT3151AP		 壓力變送器
直裝式壓力變送器
代號 量程范圍
2
3
4
5
6
7
8
9
0		 0-0.10～3.5kPa(0-10～350mmH2O)
0-0.8～8.0kPa(0-80～800mmH2O)
0-4.0～40kPa(0-400～4000mmH2O)
0-20～200kPa(0-2000～20000mmH2O)
0-70～700kPa(0-0.7～7kgf/cm2)
0-210～2100kPa(0-2.1～21kgf/cm2)
0-700～7000kPa(0-7.0～70kgf/cm2)
0-2.1～21MPa(0-21～210kgf/cm2)
0-4.1～41MPa(0-41～4100kgf/cm2)
代號 輸出形式
E 線性輸出4-20mAdc
SF 線性輸出4-20mAdc+HART信號，現場全功能按鍵
F MODBUS-485信號
代號 結構材料
法蘭接頭 排氣/排液閥 隔離膜片 灌充液
22 316不銹鋼 316不銹鋼 316不銹鋼 硅油
23 316不銹鋼 316不銹鋼 哈氏合金C 硅油
24 316不銹鋼 316不銹鋼 蒙乃爾 硅油
硅油
25 316不銹鋼 316不銹鋼 鉭
33 哈氏合金C 哈氏合金C 哈氏合金C 硅油
35 哈氏合金C 哈氏合金C 鉭 硅油
44 蒙乃爾 蒙乃爾 蒙乃爾 硅油
代號 外殼材料 導線管入口尺寸
A 低銅鋁合金聚氨酯涂層 M20×1.5
B 低銅鋁合金聚氨酯涂層 1/2-14 NPT
C 不銹鋼 M20×1.5
D 不銹鋼 1/2-14 NPT
代號 引壓連接方式
L1 1/4NPT-18內螺紋（不含腰形接頭標配）
L2 1/2NPT-14內螺紋
L3 M20×1.5外螺紋
代號 可選件
M4 LCD多功數顯能表頭
B1 管裝彎支架
B2 盤裝彎支架
B3 管裝平支架
D0 排放閥在端部
D1 側面排放閥在上部
D2 側面排放閥在上部
C02 M20×1.5螺母及Φ14引壓短管
C12 1/2NPT-14外螺紋及Φ14引壓短管
C22 1/4NPT-18外螺紋及Φ14引壓短管
C32 1/4NPT-18轉M20×1.5外螺紋
C42 1/2NPT-14轉M20×1.5外螺紋
C43 1/2NPT-14轉1/4NPT-18內螺紋
C44 1/2NPT-14轉1/2NPT-14外螺紋
C45 1/2NPT-14轉G1/2外螺紋
X1 禁油處理
Gd 測量膜盒鍍金
Da 隔爆型ExdIIBT5Gb;（防爆證編號：CE16.1163）
Fa 本安型 ExiaIICT4/T5/T6Ga; （防爆證編號：CE15.2354X）

選型舉例：3151GP4SF22AL1M4B3X1    0～20kPa
