適合選用電容式雙法蘭液位計的工況

作者:華恒儀表 發布日期: 2024-08-12 二維碼分享

  電容式單法蘭液位計與電容式雙法蘭液位計本質區別

  1.電容式單法蘭是指變送器的正壓側是法蘭結構,直接與測量介質的接口相連,而負壓側是采用引壓管將測量介質與變送器的容室相連。優點是測量精度高,能達到變送器的測量技術指標,缺點就是負壓管道必須密封,且需對變送器進行量程遷移,校驗時應將負壓管道內的介質液體的誤差遷移掉。

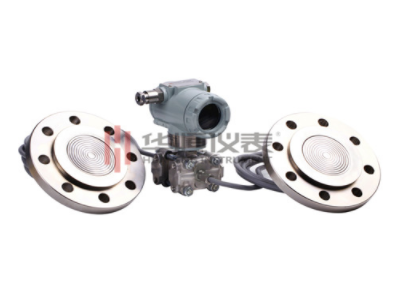

  2.電容式雙法蘭是指變送器的正、負壓側均是法蘭結構,可以直接與需測量的容器、管道相連。優點是安裝容易,校驗方便,不需量程遷移。缺點是測量精度不高,由于法蘭與變送器之間采用彈性軟管連接,內部應該是充滿硅油,所以對介質壓力變化的傳遞有一定的偏差,外界溫度變換多多少少對硅油有一些影響,所以測量反映上就有一定的誤差。

  電容式單法蘭液位計和雙法蘭液位計都是采用靜壓式測量的液位計,那么究竟哪些場合能用單法蘭,哪些場合能用電容式雙法蘭的呢?

  電容式單法蘭液位計測量的是敞開式容器的液位,電容式單法蘭液位變送器有設計原理先進、品種規格齊全、安裝使用簡便等特點。

  電容式雙法蘭液位計測量的是密閉式容器的液位;電容式雙法蘭液位變送器由差壓變送器與智能放大板組合,可構成智能遠傳壓力、差壓變送器,與符合HART協議的手操器配合,可以相互通訊,進行設定和監控。

  電容式液位變送器是測量罐內液位簡單可靠的測量儀器,是利用P=ρgh的原理來測量差壓來測量液位,液位的高低與液位變送器所測得差壓成正比,液位變送器的過程連接通常采用隔膜法蘭式,膜片內充硅油作為壓力傳導介質。液體罐通常有敞口罐和帶壓罐之分,敞口罐上部通大氣,測量敞口罐液位的液位變送器只需高壓端連接過程法蘭,低壓側與大氣聯通。而帶壓罐則需要液位變送器高低壓側連接隔膜法蘭式,以測量高低取壓側的壓力差。


  電容式物位開關的安裝方法

  1、物位開關通常采用側裝(在倉壁側面安裝)方式安裝于倉體側壁,對料位高度進行上下限位置的檢測,當倉體不便側面開孔時可采用頂裝(在倉頂部安裝)方式。

  2、側裝時螺紋安裝管盡可能得短,使探極螺紋端部和槽內壁齊平,避免根部積料。

  3、頂裝時電極距倉壁距離應大于200mm,應選擇能避開進料時物料沖擊的位置。

  4、倉壁為混凝土時應使物位開關外殼可靠接通鋼筋,倉壁為非金屬時應加裝輔助探極

  5、測量比重較大的固體粉料或塊料時,應固定探極,以防止物料側推探極偏離正常位置。測量液體,如有攪拌裝置,纜式探極也應固定。

  6、用戶拆裝物位開關時禁止用手抱住殼體擰動,應使用扳手擰動六角螺栓。

  電容式傳感器的特點概述

  (1)結構簡單,適應性強

  電容式傳感器結構簡單,易于制造,精度高;可以做得很小,以實現某些特殊的測量,電容式傳感器一般用金屬作電極,以無機材料作絕緣支承,因此可工作在高低溫、強輻射及強磁場等惡劣的環境中,能承受很大的溫度變化,承受高壓力、高沖擊、過載等;能測超高壓和低壓差。

  (2)動態響應好

  電容式傳感器由于極板間的靜電引力很小,需要的作用能量極小,可動部分可以做得小而薄,質量輕,因此固有頻率高,動態響應時間短,能在幾兆赫的頻率下工作,特適合于動態測量;可以用較高頻率供電,因此系統工作頻率高。它可用于測量高速變化的參數,如振動等。

  (3)分辨率高

  由于傳感器的帶電極板間的引力極小,需要輸入能量低,所以特別適合于用來解決輸入能量低的問題,如測量極小的壓力、力和很小的加速度、位移等,可以做得很靈敏,分辨力非常高,能感受0.001μm,甚至更小的位移。

  (4)溫度穩定性好

  電容式傳感器的電容值一般與電極材料無關,有利于選擇溫度系數低的材料,又由于本身發熱極小,因此影響穩定性也極微小。

  (5)可實現非接觸測量、具有平均效應

  如回轉軸的振動或偏心、小型滾珠軸承的徑向間隙等,采用非接觸測量時,電容式傳感器具有平均效應,可以減小工件表面粗糙度等對測量的影響。
