工業液位計bai，制造業液位計，du液位計是一種在工業化生產中zhi常常應用到的檢測儀表，在制造業情景中對dao各種各樣的液體轉變測量后讀完標值。液位儀的優點很顯著，測量的精確度高、應用平穩、使用性能強、測量敏感性高等學校綜合性優勢。普遍的應用領域在制造業、電力工程、原油、化工廠、船只、電子器件、數控車床等，不一樣的情景針對液位計也是不一樣的規定，因此液位計相匹配的應用領域的類型還是非常豐富的。

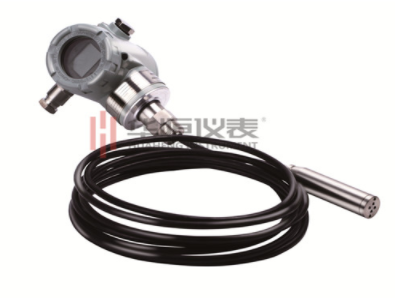

　　靜壓式液位計是利用液態靜壓來測量液位,它把這一壓力轉換成4mA～20mA信號輸出。主要分以下四個部分:集氣器、引壓管、連接體、和內部封裝的壓力傳感器,整個部分形成一個氣密的系統,系統中空氣不允許逸出,當集氣器的引壓管垂直插入被測液體中,集氣器的壓力通過引壓管進入安裝在殼體內的差壓傳感器,轉換成4mA～20mA的信號輸出,對壓力容器,在差壓測量用的安裝接頭內有一個參考壓力輸入口,這個與差壓傳感器相連并且通過減去容器中壓力來補償容器壓力,使得測量結果對應液位。



　　靜壓式液位計特點



　　穩定性好，精度高



　　直接投入到被測介質中，安裝使用相當方便。



　　固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊狀都可以進行高精度測量，不受被測介質起泡、沉積、電氣特性的影響



　　寬范圍的溫度補償。



　　具有電源反相極性保護及過載限流保護。



　　液體介質中，某一個深度產生的壓力就是測量點以上的介質自身的重量所產生的。它與介質的密度和當地的重力加速度成正比。通過公式P＝ρGH反映了他們之間的比例關系。其中P＝壓力，ρ＝介質密度，G＝重力加速度，H＝測量點的深度。所以投入式液位計測量的物理量其實是壓力，通過投入式液位計的標定單位MH2O就可以了解。而實際的液位必須通過知道密度和重力加速度這兩個參數后，通過換算獲得。這樣的換算在工業領域中通常是通過二次儀表或者PLC進行的。



　　常見故障及處理措施



　　1.故障現象:靜壓式液位計現場沒有指示原因:給儀表供電電源小于18VDC自動掉電或儀表內部接線不正確解決方法:檢查儀表供電情況或內部接線。



　　2.故障現象:變送器輸出總是4mA原因:浮體/引壓管/連接體泄漏解決方法:解決部件連接處的密封問題,根據所測介質使用四氟帶或567膠進行密封。



　　3.故障現象:輸出總是大于20mA原因:在測量帶壓容器時,儀表沒有設置補償氣口解決方法:與廠家聯系更換。



　　4.故障現象:輸出緩慢變化或根本不變原因:浮體中進入其他雜質,阻塞引壓管,傳感器接受不到壓力信號解決方法:疏通引壓管。



　　5.故障現象:輸出與容量不符原因:容器的液體密度發生變化,或儀表未對液體進行標定解決方法:對容器內的被測介質進行重新標定。



　　傳感器的靈敏度是有方向性的。當被測量是單向量，而且對其方向性要求較高，則應選擇其它方向靈敏度小的傳感器;如果被測量是多維向量，則要求傳感器的交叉靈敏度越小越好。



　　如不考慮上下層液體的溫度不均勻性，可認為密度一致，由體積求重量很容易計算。但液位傳感器在大型容器中常會出現被測介質各處溫度、密度和黏度等物理量不均勻的現象，而且可能隨時間、溫度等而變化，造成測量誤差。



　　流動性好的液位，液面是水平的，所以除了利用器壁作為電極的電容式液位計之外，一般液位計只對安裝高度有要求，可以在同一高度上選擇任何安裝地點。理想情況液面是一個規則的表面，但當物料流進流出時，會有波浪，或在生產過程中被測液體可能出現沸騰、起泡沫、或在表面有懸浮物的現象，液面是不平的。



　　液位傳感器容器中常會有高溫高壓，或液體黏度很大，或含有大量雜質懸浮物等情況，對測量造成不利影響。
