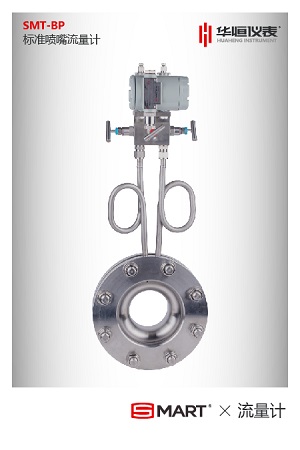

無縫標準噴嘴流量計



　　蒸汽管道，或者高壓水管道，因為高溫高壓所以在產品選擇上，會有很大的局限性，因為使用的安全性問題是非常重要的，同時近兩年一些工廠因為設備制造不合格造成的一些損失，所以現在設備的安全性在一定程度上重視程度遠遠大于以前。一些廠家也要求測量這些高溫高壓管道介質的設備必須實現無縫性。這樣可以進一步確保產品的穩定性安全性。在這個基礎上我們實現了，焊接式孔板，焊接式標準噴嘴，外部全部鍛打件，無縫化。使設備更加安全。



　　標準噴嘴，具有耐高溫高壓、耐沖擊、使用壽命長、測量范圍大、測量精度等特點，適用于電廠高溫高壓蒸汽熱網管道流速高的流體流量測量。標準噴嘴按國標GB/T2624-93進行設計制造，無需實流標定。



　　適用范圍



　　1、公稱直徑：50mm≤DN≤500mm



　　2、公稱壓力：PN≤6.4MPa



　　3、孔徑比：0.30≤β≤0.8



　　4、雷諾數范圍：0.30≤β≤0.44時，70000≤ReD≤10 7



　　0.44≤β≤0.8時，20000≤ReD≤10 7



　　5、精度：1.5級



　　結構形式



　　標準噴嘴由垂直于軸線的入口平面部分Ａ、圓弧形曲面Ｂ和Ｃ所構成的入口收縮部分、圓筒形喉部Ｅ和為防止邊緣損傷所需的保護槽Ｆ組成，其取壓方式上游采用角接取壓，下游可按角接取壓設置，也可設置與較遠的下游處。噴嘴總長度：
