典型應用：



　　有攪拌、泡沫的容器，小尺寸容器的測量，吊頂罐、懸空罐的測量，埋地罐的測量



　　特點：



　　硬件系統采用先進的微處理器及嵌入式處理軟件



　　集成了先進的Ech℃apture信號處理技術



　　空罐預處理



　　不受各種復雜工況的影響,如表面的強烈波動、泡沫、水汽、及粉塵的干擾。

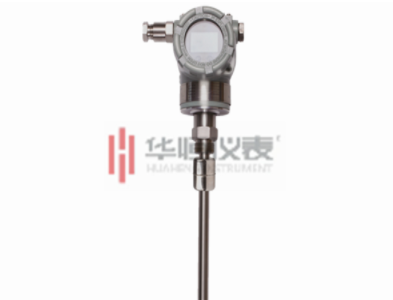

　　產品簡介



　　磁致伸縮液位計測量技術出現，很好地解決了高精度、高可靠性地測量液位、界面的難題。磁致伸縮液位計可實現同時測量液面、界面的極高精度測量儀表。儀表采用先進的微處理器和公司獨有版權的嵌入式系統。擁有溫度高達450℃和壓力達22MPa的可選等級。探頭形式多樣化，不受液體的介電常數、溫度、壓力等因素影響的特點。可適應各種工況及應用方案。產品可輸出兩線制電流信號，同時集成HART通信技術。儀表采用模塊化設計，使產品在測試、維護方案多樣、簡單。



　　測量原理



　　物質有熱脹冷縮的現象。除了加熱外，磁場和電場也會導致物體尺寸的伸長或縮短。鐵磁性物質在外磁場作用下，其尺寸伸長（或縮短），去掉外磁場后，其又恢復原來的長度，這種現象稱為磁致伸縮現象（或效應）。



　　基于磁致伸縮原理，在非磁性探頭內裝入磁致伸縮線，在磁致伸縮線一端連接傳感器。主控電子單元發送電磁窄脈沖到磁致伸縮線上，電磁脈沖沿磁致伸縮線傳導，當該脈沖產生的磁場與標志液面/界面的浮子內的磁鐵產生的磁場相互作用時，在磁致伸縮線上會產生一個扭應力波，該波將沿磁致伸縮線返回上述傳感器，傳感器將捕獲的返回波轉換成電子脈沖信號，傳回主控電子單元。主控電子單元通過精密電路準確地測算出發射脈沖和返回脈沖之間的時間間隔，并以此計算出浮子的位置，即液面/界面的高度。



　　應用范圍



　　電廠：蓄水池、廢氣凈化罐、油箱等。



　　油田：原油或成品油儲罐、三相分離器、沉降罐、污水罐（池）等。



　　石化：輸油管道、蒸餾塔、濃縮罐、液化氣罐、氨水罐、煉油廠油庫、加油站儲罐等。



　　化工：蒸餾塔、氨水罐、有毒液體罐、等。



　　水和水處理：蓄水池、污水池、水處理罐、沉淀池、消化塔等。



　　其他：食品、制藥、環保、造紙等行業。



　　主要特點



　　多功能可單獨或同時測量液面、界面位置。



　　高精度測量精度±0.4mm或0.01%FS（較大者）



　　適用范圍廣安裝方式靈活多樣化。



　　輸出模式可現場指示和遠程電信號輸出。



　　低功耗兩線制回路4-20mA輸出，LCD顯示。
