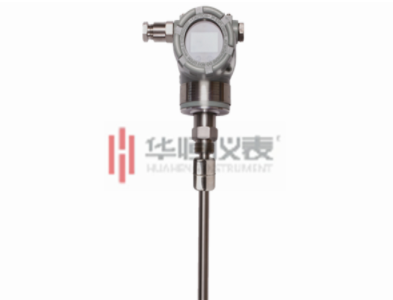

磁致伸縮液位計由三部分組成：探測桿，電路單元和浮子組成。具有HART協議，可遠程調整零點和量程。也可通過機殼內三個按鍵與LCD液晶進行各種參數調整。可組態的參數包括單位、顯示上下限、阻尼、平移修正、校準上下限、數模微調校正、恢復出廠設定。該液位計測量時，電路單元產生電流脈沖，該脈沖沿著磁致伸縮線向下傳輸，并產生一個環形的磁場。在探測桿外配有浮子，浮子沿探測桿隨液位的變化而上下移動。由于浮子內裝有一組永磁鐵，所以浮子同時產生一個磁場。當電流磁場與浮子磁場相遇時，產生一個“扭曲”脈沖，或稱“返回”脈沖。將“返回”脈沖與電流脈沖的時間差轉換成脈沖信號，從而計算出浮子的實際位置，測得液位。



　　磁致伸縮液位計數據跳動分析：

　　一、接PLC后數據跳動且波動不大

　　可能原因：

　　1.磁致伸縮位液位計或者機器未接地

　　2.供給電壓不穩定

　　解決方法：檢查供電電壓是否穩定，若不穩定則換電壓并使液位計與機器好的接地。

　　二，數據恒定在某個數字不動

　　可能原因：

　　1.未正確接線導致液位計燒壞

　　2.供電電壓過大

　　解決方法：檢查接線方式是否正確，檢驗供電電壓是否過大，觀查位移傳感器電子艙接線外部是否有燒黑現象，若看不見電子艙部分可聞下是否有焦味從而做出判斷。

　　三，數據波動，有規則跳

　　可能原因：

　　1.液位計本身沒有校準好

　　2.磁環消磁或者有導磁元器件存在

　　3.液位計的精度不夠

　　解決方法：重新校準液位計，裝隔磁元件；校準傳感器精度，檢驗其是否達標。

　　四，數據無規則亂跳

　　可能原因：

　　1.有干擾源存在（如大型變頻器，大型電機）

　　2.液位計本身電路設計有問題。

　　解決方法：用隔離柵隔離干擾源若此不能解決則寄回廠家維修檢測。
