單法蘭液位變送器與雙法蘭液位變送器作為眾多液位變送器中的一款常見液位變送器，廣泛的應用化工，石油，食品等行業。有人會問測量液位單法蘭液位變送器不是一樣測量嗎，那我們就要先來了解兩個液位變送器的原理了。

　　首先單法蘭和雙法蘭一樣都是可以測量易結晶、易堵塞、易腐蝕等工況的介質。而區別就在于首先單法蘭只有一個法蘭一個壓力測壓口，雙法蘭液位變送器則有兩個法蘭，通常也都帶有毛細管，其原理與差壓變送器無異，都是測量兩點之間的壓力差。單法蘭只有H端一個法蘭，而雙法蘭則有H和L端兩個法蘭，H端裝置在容器的下邊，L端一般裝置在容器的zui上端，上端法蘭一般不接觸介質，其主要作用是測量容器內上空的負壓，H端則是直接接觸介質所產生的壓力，液位上升是容器內不止液位上升所產生的壓力，還有容器內上空的負壓，下端法蘭所測量的是液位和負壓的之和，上端法蘭則只是測量到負壓，兩端相減就得到了真實液位。

　　單法蘭應用于敞口的罐體密閉罐體，而雙法蘭則工作于密閉的罐體，他倆的區別就在于敞口與密封的狀態。

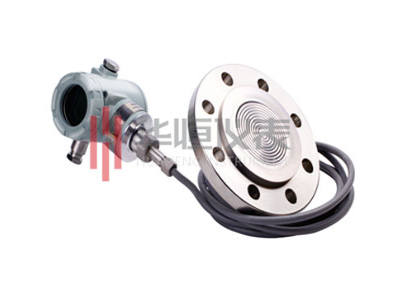

　　單法蘭壓力變送器測量液位的原理：單法蘭壓力變送器通過測量的敞口罐體的密度進行液位換算。在測量時，變送器要靠近容器的底部，這樣方便于測量其上方頁面高度所對應的壓力。容器液位的壓力，連接變送器的高壓側，而低壓測通大氣。

　　單法蘭安裝是應注意，低測壓接口低測應向大氣開放，而且要經常擰開低測的排泄閥，排泄低測容室內的冷凝液，否則會對測量產生誤差.在安裝時一定要注意不要碰撞到法蘭上的膜片，膜片損壞會影響變送器的使用。

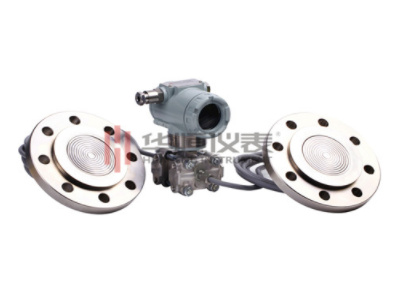

　　雙法蘭液位變送器測量液位的原理是通過測量密閉的罐體密度進行液位換算。在使用時，我們可以先用某種液體罐充在變送器的低壓側的導壓管中，因為如果液體上面的氣體出現冷凝，變送器低壓側的導壓管里會漸漸的積存液體，這樣就會引起測量誤差。而如果液面上的氣體不冷凝，變壓器低壓測的連接管就要保持干燥。

　　在安裝時，雙法蘭進行液位測量時，zui低液位應該設定在距高壓測膜片密封部的中心的50mm以上的地方，為了減小環境溫度差的影響，將高壓側的毛細管收在一起，而且盡可能的不要對膜片密封部施加封入液的落壓差。zui重要是，變送器應安裝在高壓側遠傳法蘭隔離密封安裝部下方離之600mm以上的地方。

　　所以綜上所訴，單法蘭和雙法蘭的區別就顯而易見了，雙法蘭可以測量帶有負壓的容器、單法蘭只能測量沒有負壓的容器，而帶有負壓的容器一般都是密封真空的，這樣才會產生負壓。所以完全密封的容器需要選擇雙法蘭，敞開的就選用單法蘭。
