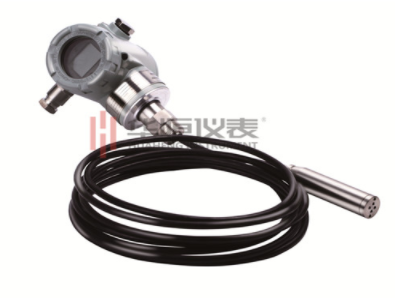

消防高低液位報警器靜壓投入式液位計



　　一、概述



　　投入式水位傳感器（投入式水位變送器／液位變送器／液位傳感器／液位計）是一種測量水位的壓力傳感器，投入式水位傳感器是基于所測液體靜壓與該液體的高度成比例的原理，采用先進的隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號（如4～20mA等），配置2088指示表頭還可實現現場水位實時顯示。



　　二、用途



　　投入式液位變送器廣泛應用于河流、地下水位、水庫、水塔及容器等場合的液位測量與控制，它是通過測量液體的壓力進而換算成液位的一種傳感器，原理在于所測液體靜壓與該液體的高度是成正比例的關系。投入式液位變送器可分為是否需要帶顯示，是否需要遠傳兩種。傳感器芯體通常采用擴散硅壓阻、陶瓷電容或藍寶石，具有測量精度高、結構緊湊、穩定性好等特點。



　　選擇投入式液位變送器的時候要先考察應用場合，如果在腐蝕性環境當中應用，要選擇防護等級高，且防腐傳感器，還要注意液位傳感器量程的大小和接口的要求。投入式變送傳感器廣泛應用于水廠、污水處理場、城市供水、高樓水池、水井、礦井、工業水池、水罐、油池、油罐、水文地質、水庫、河道、海洋等場合液位的測量，電路采用抗干擾性號隔離放大，截頻干擾設計（抗干擾能力強，防雷擊）、過壓保護，限流保護，抗沖擊，防腐等設計，受到廠家的一致認可。



　　三、功能特點



　　1穩定性好，滿度、零位長期穩定性可達0.1%FS/年。在補償溫度0～70℃范圍內，溫度飄移低于0.1%FS，在整個允許工作溫度范圍內低于0.3%FS。



　　2具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時送器會自動限流在35MA以內。



　　3固態結構，無可動部件，高可靠性，使用壽命長。



　　4直接投入、安裝方便、結構簡單、經濟耐用。



　　測量方式：投入式，潛入式。



　　四、性能和優點



　　1、其機械結構對過載及腐蝕性介質具有高抵抗性。



　　2、高精度、長期穩定的陶瓷電容和進口擴散硅測量單元。



　　3、密封的電子模塊及雙濾波壓力補償系統可抵抗氣候現場變化的影響。



　　4、電子模塊可輸出4...20mA信號并同時帶有過壓保護的模塊。



　　5、選擇集成的溫度傳感器Pt100可同時進行物位及溫度的測量。



　　五、技術參數



　　1、測量范圍：0.3～100m（可以自定義選擇）



　　2、精度：0.2、0.5、1.0級



　　3、工作溫度：-20～80℃



　　4、輸出信號：二線制4～20mADC



　　5、電源電壓：標準24VDC（12～36VDC）



　　6、不靈敏區：≤±1.0%FS



　　7、負載能力：0-600Ω



　　8、相對溫度：≤85%



　　9、防護等級：IP68



　　10、防爆標志：ExiaⅡCT4-6



　　六、調試方法



　　投入式液位變送器在出廠時已按銘牌標注量程精確校正，只要介質的密度等參數符合銘牌要求，一般無需調整。如需要調整量程或零位，請按以下方法調校：



　　1、擰下保護蓋，外接標準24VDC電源及電流表（要求0.2%級以上精度）即可調整。



　　2、在投入式液位變送器沒有液體的情況下，調節零點電阻器，使之輸出電流4mA。



　　3、投入式液位變送器加液到滿量程，調節滿程電阻器，使之輸出電流20mA。



　　4、反復以上步驟兩三次，直到信號正常。



　　5、請分別輸入25%、50%、75%的信號校核投入式液位變送器誤差。



　　6、對于非水的介質，投入式液位變送器用水校驗時，應按實際使用的介質密度產生的壓力進行換算。如：介質密度為1.3時，校驗1m量程時要用1.3m水位標定。



　　7、調節完畢，擰緊保護蓋。
