電容式物位傳感器是根據圓筒電容器原理進行工作的。其結構如同2個長度為L、半徑分別為R和r的圓筒型金屬導體，中間隔以絕緣物質，當中間所充介質是介電常數為ε1的氣體時，兩圓筒的電容量為：



　　C1=2πε1L/R(㏑R/r)(1)如果電極的一部分被介電常數為ε2的液體（非導電性的）浸沒時，則會有電容量的增量△C產生（因ε2>ε1），此時兩極間的電容量C=C1+△C。假如電極被浸沒長度為l，則電容增量為：



　　△C=2π(ε2-ε1)ι/(㏑R/r)（2）



　　當ε2、ε1、R、r不變時，電容量增量△C與電極浸沒的長度l成正比，因此測出電容增量數值便可知道液位高度。



　　如果被測介質為導電性液體時，電極要用絕緣物（如聚乙烯）覆蓋作為中間介質，而液體和外圓筒一起作為外電極。假設中間介質的介電常數為ε3，電極被浸沒長度為l，則此時電容器所具有的電容量為：



　　C=2πε3ι/(㏑R/r)（3）



　　其中：R和r分別為絕緣覆蓋層外半徑和內電極外半徑。由于ε3為常數，所以C與l成正比。

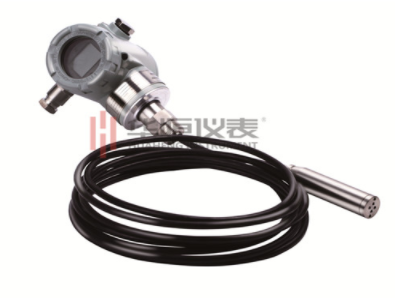

　　電容式纜式液位計技術指標



　　●測量范圍：0.2～20米



　　●精度：0.5級、1.0級



　　●探極耐溫：－40～250゜C



　　●變送器適應環境溫度：－40～60゜C



　　●允許容器壓力：－0.1Mpa～32.0MPa



　　●測量介質：電導率不低于是10-3S/m的酸、堿、水等非結晶導電液體。



　　●供電電源：DC12～35V（隔離式為DC21～27V）



　　●輸出信號：4~20mA（0～10mA，0～20mA）



　　●輸出保護：27mA



　　●量程調節范圍及零點遷移：≥±30%FS



　　●應用領域適用于電力、治金、化工、食品、制藥、污水處理、鍋爐汽包等的液位測量。



　　電容料位開關安裝方法



　　1.當探頭水平安裝時，應與水平面向下成20o夾角以減少落料沖擊并增加感應靈敏度；



　　2.探頭穿過容器壁安裝時，保護套（絕緣部分）應比容器壁上的積料厚度長出2”；



　　3.為避免室外環境下雨水滲入接線盒，水平安裝時電纜入線口須垂直向下；



　　4.安裝時應充分考慮被測介質不從料倉中心入料時所堆積形成的傾斜角；



　　5.確認電源電壓與所選用產品的電壓相同，根據端子臺上的標識參照接線圖對應連接好各電纜，接好后，再將接線盒蓋鎖緊；



　　6.控制線路負載不能超負載使用(小于繼電器容量使用)。



　　注：不要在探頭與容器壁的螺紋連接處使用任何潤滑劑，如果需要，可使用teflon膠布進行密封，此時，安裝者應用萬用表對線路進行檢查，并確保容器壁與探頭間的電阻小于1歐姆！
