飽和蒸汽孔板流量計和渦街流量計怎樣選擇:國內在工業蒸汽計量方面,主要選用飽和蒸汽孔板流量計和渦街流量計這兩種,在不同的環境下,會選用不同的流量計.這兩種流量計原理不同如下：渦街流量計工作原理在流體中設置非流線型漩渦發聲體，則從漩渦發生兩側交替地產生兩列有規則的漩渦，這種漩渦稱為卡曼渦街。



　　在一定的流量范圍內漩渦分離頻率正比于管道內的平均流速，經漩渦發生體中裝入電容探頭或壓電探頭（探測器）及配置相應電路，即構成了電容檢測式渦街流量傳感器或壓電檢測式渦街流量傳感器。電容差動式渦街流量計，采用了最新嵌入式技術，可測量流量、壓力、溫度信號，采用RS485或RS232通訊接口，非常方便地組網；流量計的變送功能適用于各種集散控制系統，也可與上位機組成流量數據采集系統。電容差動式渦街流量計，根據使用場合的不同可以分為滿管式、插入式和分離式。在不便于提供電源的場合，可選用電池供電現場液晶顯示型，并可變送輸出電流信號或者頻率信號，供記錄、調節控制用。

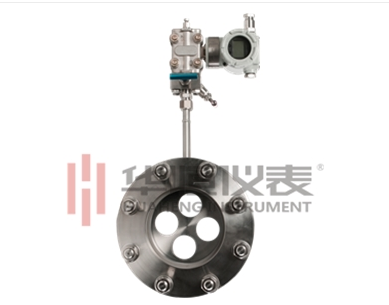

　　飽和蒸汽孔板流量計在管道內部裝上孔板或噴咀等節流件，由于節流件的孔徑小于管道內徑，當流體流經節流件時，流束截面突然收縮，流速加快。節流件后端流體的靜壓力降低，于是在節流件前后產生產生靜壓力差，該靜壓力差與流體過的流體流量之間有確定的數值關系、符合Q=K。△P。用差壓變送器（或差壓計）測量節流件前后的差壓，實現對流量的測量。



　　而渦街流量計是通過在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:f=St.V/〔（1-1.25d/D）d〕式中：f－發生體一側產生的卡門旋渦頻率St－斯特羅哈爾數V－流體的平均流速d－柱體流面寬度D-管道內徑在漩渦發生體中裝入電容檢測探頭或壓電檢測探頭及相應匹配電路，即可構成電容檢測式渦街流量/傳感器或壓電檢測式渦街流量傳感器。在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。



　　以上就是“飽和蒸汽孔板流量計和渦街流量計的區別”的全部內容，如有疑問，可以隨時聯系我們。
