當導體在磁場中作切制磁力線運動時，在導體中會產生感應電勢，感應電勢的大小與導體在磁場中的有效長度及導體在磁場中作垂直于磁場方向運動的速度成正比。同理，導電流體在磁場中作垂直方向流動而切割磁感應力線時，也會在管道兩邊的電極上產生感應電勢。感應電勢的方向由右手定則判定，感應電勢的大小由下式確定:

       x=-------式(1

       式中Ex感應電勢，V;

       B一磁感應強度，T

       D一管道內徑，m

       V液體的平均流速，m/s

       然而體積流量QV等于流體的流速V與管道截面積m D2/4的乘積，將式(1]代入該式得:

       Qv=(π DK-)E---式()-.

       由上式可知。在管道直徑D已定且保持磁感應強度8不變時，被測體積流量與感應電勢呈線性關系，若在管道兩側各插入根電極， 就可引入感應電勢Ex.測量此電勢的大小，就可求得體積流量。

       報法拉第電磁感應原理，在與測量管抽線和望力找相垂直的管哩上安裝了對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，測電極檢出，數值大小與流速成正比例，其值為:

       E=B°V°D←K

       式中: E-感應電勢;

       K-與磁場分布及軸向長度有關的系數;

       B-磁感應強度;

       V-導電液體平均流速;

       D-電極間距;(測量管內直徑)

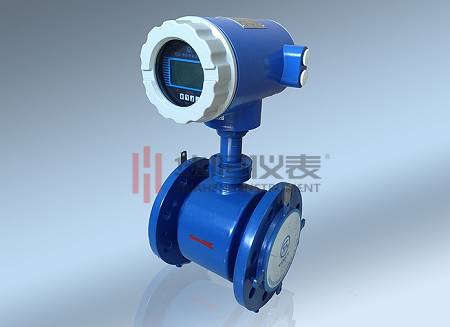

       傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波等信號處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4~20mA輸出，報警輸出及頻率輸出，并設有RS-485等通訊接口，并支持HART和MODBUS協議。

       注:不同電磁流量計參數略有差異，使用時請務必查看說明書。

       根據法拉第電磁感應定律，在磁感應強度為B的均勻磁場中，垂直于磁場方向放一個內徑為D的不導磁管道，當導電液體在管道中以流速v流動時，導電流體就切割磁力線如果在管道截面上垂直于磁場的直徑兩端安裝對電極則可以證明， 只要管道內流速分布為軸對稱分布，兩電極之間產生感生電動勢:

       e=KBDv(3-36)

       式中，v為管道截面上的平均流速，k為儀表常數。由此可得管道的體積流量為:

       qv= T eD/4KB(3-37)

       由上式可見，體積流量av與感應電動勢。和測量營內徑D成線性關系，與磁場的磁感應強度B成反比，與其它物理參數無關。 　

       以上就是由西安華恒儀表制造有限限公司為您提供的“電磁流量計工作原理”的內容，如果還有其它疑問可以聯系我們詳細解答。
