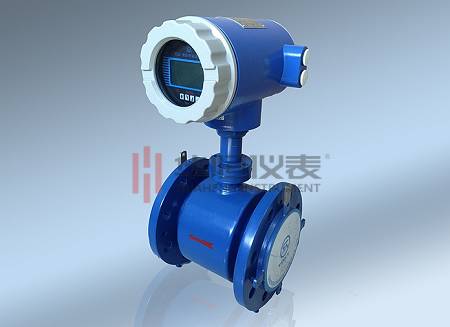

西安華恒儀表制造有限公司是一家專門研發、生成、定制流量計和變送器的廠家，今天為大家介紹一下“電磁流量計安裝要求”。




　　比較理想的安裝地點應選擇測量點前后有足夠的直管段。進口直管段應25D,出口直管段23D(D為傳感器公稱口徑)。



　　插入式進口直管段應2 20D，出口直管段27D(D為傳感器公稱口徑)。



　　水平和垂直安裝



　　傳感器可以水平和垂直安裝,但是應該確保避免沉積物和氣泡對測量電極的影響，電極軸向保持水平為好。垂直安裝時，流體應自下而上流動。



　　傳感器不能安裝在管道的.高位置，這個位置容易積聚氣泡。



　　確保滿管安裝



　　確保流量傳感器在測量時，管道中充滿被測流體，不能出現非滿管狀態。



　　如管道存在非滿管或是出口有放空狀態，傳感器應安裝在一根虹吸管上。



　　當出口為放空狀態時，傳感器不應安裝在管道放空之處，應安裝在較低處。



　　傳感器安裝在管道下方處時，應保證傳感器內被液體充滿，不能出現空管狀態。



　　申聯安裝和平行安裝



　　如果有幾個傳感器需要按順序串聯在同一管道上，每個傳感器之間的距離至少應為2個傳感器的長度。



　　如果兩個以上的傳感器彼此并行安裝，傳感器的距離必須大于1m。



　　傳感器產生的流量信號非常小，在滿量程時也只有幾個毫伏，所以傳感器接地應良好。電磁流量計的接地要求有兩個方面:



　　1.從電磁流量計的工作原理和流量感應信號電流的回路來分析，傳感器和轉換器的接地端必須與被測介質同電位。



　　2.接地。以大地為零電位，減少外界干擾。一般情況下，工藝管道都是金屬管，本身都是接地的,這點要求很容易滿足。但是在外界電磁場干擾較大的情況下，電磁流量計應另行設置接地裝置，接地線采用截面大于5mm2的多股銅線,傳感器的接地線絕不能接在電機或其它設備的公共地線上，以避免漏電流的影響。接地電阻應小于109。



　　a.傳感器在金屬管道上安裝(金屬管道內壁沒有絕緣涂層)，按下圖接地。



　　b.傳感器在塑料管道上或在有絕緣襯里的管道上安裝，傳感器的兩端應安裝接地環、或接地法蘭、或帶有接地電極的短管，按下圖接地。



　　使管內流動的被測介質與大地短路，具有零電位，否則，電磁流量計無法正常工作。



　　以上就是“電磁流量計安裝要求”，如有疑問，可以隨時聯系我們。
