西安華恒外表制作有限公司是首要出產流量計和變送器的儀表廠家，擁有自主的研制團隊和出產線。可以自主研制規劃滿意各行業、各環境下的高精度流量計。看了上期的文章，想來咱們關于孔板流量計的核算原理現已有所了解，今天和咱們共享一下“多孔孔板流量計流量的核算原理”。



　　孔板流量計因其結構簡單耐用而成為現在國際上標準化程度高運用.為廣泛的一一種流量計，但也存在看流出系數不穩定線性差、重復性不高、..壓力丟掉大等缺點。

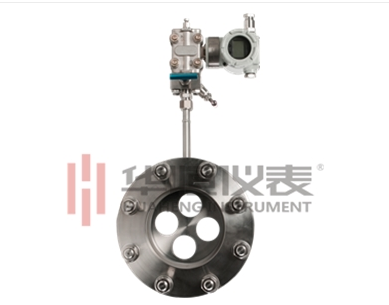

　　多孔孔板流量計丈量原理圖如圖1所示。雖然多孔孔板的結構與標準孔板不同，其丈量原理仍是節約丈量，因此在流量核算時仍可選用標準孔板的經典核算公式:



　　Q=K Ap/p



　　式中:Q為管道中流體的流量:K為無量綱系數:4p為孔板節約前后的壓力差p為流體密度。



　　關于怎樣定制函數孔，短少一個統的標準。以因節約而發作的壓力丟掉作為對比參照，經過傷真對函數孔結構的研討，首要包括多孔禮板開孔數量、孔的分布以及例角等要素對減小壓力丟掉所起到的影響和作用，關于函數孔的擬定有必定的指導意義:為函數孔擬定標準化奠定基礎,將有助于推進多孔孔板的孔函數的研討與運用發展。

       1、函數孔結構的研討



　　以內徑D為50 mm、等效直徑比β=0.35的孔板,流動介質純水為研討目標,參閱標準孔板在實踐工業運用和本次仿真仿照,為確保流體可以以充分發展、抱負的湍流情況進入流量計，規劃有長度分別為10D.14D的上下游直管段’。在此基礎上做了3組不同的仿真仿照，并且選定其間一個仿照效果的規劃計劃進行實流試驗.經過對比實流試驗效果與仿照仿真效果然后驗證仿真效果的準確性。

       1.1對開孔數的研討



　　在此先研討孔的結構為無倒角的情況，對數量研討的時候要求其他參數均是相同的，包括有孔分布以及孔的結構。規劃時在一個多孔孔板上每個小孔的直徑是一樣的，由等效直徑比的界說可知開孔直徑為



　　d=Dxpn



　　式中:d為節約禮的直徑:D為管道的直徑:8 m4數:A,為每個小孔的面積法，為是管道的戴面積，



　　規劃原則為：把孔只分布在以孔板的中心為國心的一個國為開孔數；A1為每個小孔的面積，A2為管道的截面積。



　　多孔孔板流量計丈量原理圖多孔孔板流量計每個孔的尺十和分布于一起的公式和測試數據定制，稱為函數孔至于函數孔是怎樣定制，與哪些要素有關，首要由什么么參數來決議的。



　　以上就是“多孔孔板流量計流量的核算原理”，如有疑問，可以隨時聯絡咱們。
