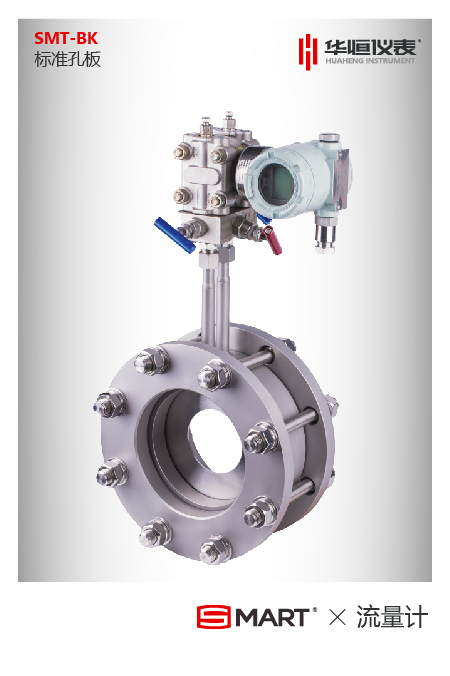

孔板流量計由取壓裝置、三閥組、智能差壓變送器及溫/壓傳感器等主要部分組成。
孔板流量計中三閥組的作用:
1.可使一體化結構牢固,減少泄露點;
2.可在線確認變送器的零點與修正;
3、一旦變送器出現故障需要檢修或更換時,可在不中斷工藝情況下進行,操作非常方便。
4、調零、更換變送器時,三閥組閥門操作程序:
1)置F1、F3閥于“全閉‘位置(順時針方向擰緊)
2)將F2閥置于”微開“位置(逆時針擰二圈);
3)二個閥門開關狀態確認無誤后,即可進行調零或檢修或更換。
5、變送器重新投運時,三閥組門操作程序:
1)先”關閉“F2閥門;
2)置F1、F3閥門于“全開”位置。變送器即可進入運行狀態。
6、在如下情況下,均可選用三閥組
1)為減少過程泄漏點
2)不允許中斷工藝過程
3)方便變送器檢查或更換
