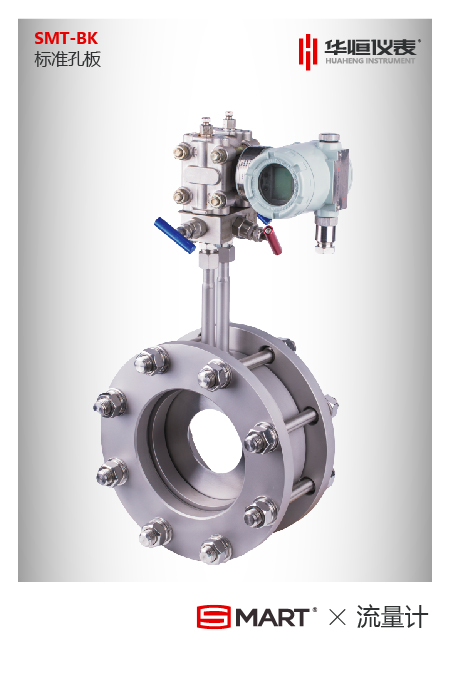

蒸汽孔板流量計就是專門用來測量蒸汽的一種儀表，其具有結構簡單、使用方便、性能穩定等特點，被廣泛用于供水、供熱、石油、冶金等領域。不過對于首次使用蒸汽流量計的用戶來講，其安裝方面并不是很了解。今天華恒儀表就跟大家說說蒸汽孔板流量計在安裝方面都有哪些要求。

　　蒸汽孔板流量計安裝要求

　　1、孔板蒸汽流量計安裝時，一定要讓指示器位于管道的下方，讓流量計的千錘軸線跟地面垂直度<±5°,不然的話會影響儀表測量精度。

　　2、蒸汽孔板流量計一定要安裝在水平管道上，流量計進口前要有>10D的直管段，出口后要有>5D的直管段，管道內徑跟流量計的公稱直徑一致。

　　3、記數指示表頭在流量計的下部，應與蒸汽管道保持垂直。

　　4、蒸汽孔板流量計一定要安裝在疏水器的下端，如此才能排除液相水。

　　5、為了方便儀表讀數，可以拿掉指示器跟阻尼器連接的2個螺栓，把指示器轉90°或180°，調整到表盤容易讀數的位置。

　　6、當實際管道直徑跟流量計的公稱直徑不相同時，除了要在流量計進、出口位置安裝所要求的直管段外，還需要加裝喇叭管，進行過渡連接。

　　7、在蒸汽孔板流量計的入口位置加裝蒸汽過濾器，管道上還要安裝一塊壓力表，以指示流量計前蒸汽壓力。若是測過熱蒸汽，還需在進口處加裝溫度計。

　　8、在蒸汽孔板流量計的進口測量直管段上，應當安裝壓力表，以檢測流經管道的蒸汽工作壓力。

　　9、當蒸汽管道內徑跟流量計公稱直徑不符時，只要流量計的流量范圍能夠滿足需要，那么可以在保證流量計前后直管段條件下裝漸縮（擴）管。

　　以上內容僅供大家參考。不過在安裝完以后通蒸汽時，需慢慢打開流量計前后管道的閥門，以防瞬時流量過大而損壞流量計。一般當看到指針不停旋轉時，就說明流量計開始正常工作。
