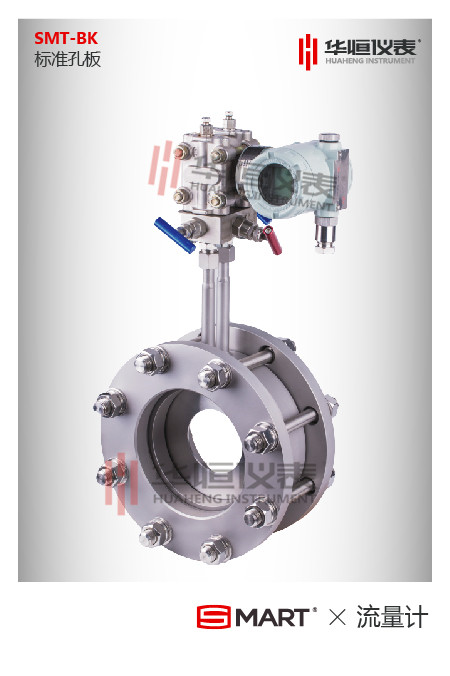

在流體流量測量中孔板流量計是較為普遍的流量計，首次使用孔板流量計的企業中有很多對孔板流量計如何安裝、調試還比較生疏，下面我對孔板流量計的安裝要求及如何調試做簡要的闡述，希望對大家有所幫助。

　　一、孔板流量計安裝管道條件：

　　1、節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。

　　2、安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正稀疏。

　　3、為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形，所以：

　　1）直管段必須是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴格，并且有一定的圓度指標。具體衡量方法：

　　（A）節流件前OD，D/2，D，2D4個垂直管截面上，以大至相等的角距離至少分別測量4個管道內徑單測值，取平均值D。任意內徑單測量值與平均值之差不得超過±0.3%

　　（B）在節流件后，在OD和2D位置用上述方法測得8個內徑單測值，任意單測值與D比較，其zui大偏差不得超過±2%

　　2）節流件前后要求一段足夠長的直管段，這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關。

　　（3）節流件上游側*阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0.7（不論實際β值是多少）取所列數值的1/2

　　4、節流件上游側為敞開空間或直徑≥2D大容器時，則敞開空間或大容器與節流件之間的直管長不得小于30D（15D）。若節流件和敞開空間或大容器之間尚有其它局部阻力件時，則除在節流件與局部阻力件之間設有附合規定的zui小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D（15D）。

　　5、接上信號線、電源線

　　6、開啟進口、出口閥門，進出口閥門開度要一致

　　7、打開不銹鋼三閥組平衡閥，緩慢開啟孔板高低壓端的閥門，待流體通過流量計后關閉不銹鋼三閥組平衡閥即可。

       以上就是華恒流量計關于“孔板流量計的安裝技巧（孔板流量計調試的基本常識）”的概述，如有其他疑問，可隨時咨詢我們18092356836
