一，概述
我公司借鑒國外成熟的先進技術，研發了具有自己特色的V錐流量計，V錐流量計的重大突破在于“變流體在管道中心中心收縮為邊壁收縮”。即利用同軸安裝在管道中的V形錐體，迫使流體從中心逐漸收縮到管道內壁而流過V形錐體，通過測量V形錐體前后的差壓來求得流量。V錐流量計與其它差壓式流量儀表原理相同，也是一種節流式差壓流量計，都是遵循封閉管道中流體質量守恒（連續性方程）和能量守恒（伯努利方程）定律。
二、v錐流量計主要技術參數
1、精度等級：0.5級(差壓流量變送器精度應高于0.2級，含0.2級),(β：0.45～0.85，當β<0.55，量程比4∶1時，精度等級：≤0.30)
2、重復性：0.1%
3、工作壓力：0～40MPa(有多個壓力等級可供選擇)
4、工作溫度：-40～850°C
5、環境溫度：-40～65°C、
6、安裝直管段要求：前0-3D直管道，后0-1D直管段
7、量程比寬：通常為10∶1，選擇合適的參數可達到50∶1
8、壓損小：同樣的β值，壓損是孔板1/3～1/5
9、口徑從DN25～DN2000
10、連接方式：法蘭(平焊和對焊)
11、取壓方式：承插焊,法蘭,螺紋
12、材質：304不銹鋼、316L不銹鋼、20#碳鋼(詳見選型表)
13、應用：液體,氣體,蒸汽
三、v錐流量計要求
1、安裝要求低：前0～3D直管道，后0～1D直管段；
2、量程比寬：通常為10∶1，選擇合適的參數最高可做到50∶1；
3、壓損小：同樣的β值，壓損是孔板1/3～1/5；
4、耐磨損：流線型錐形體節流后，在錐形體表面產生真空層效應，使得錐形體不易磨損；
5、不堵塞，不粘附：錐形徹底吹掃式設計避免了流體中的殘渣、凝結物或顆粒的滯留；
6、長期穩定性好：β值可長期不變，并保證長期精確測量；
7、精度高：0.5級；
8、重復性好：優于0.1%；
9、信號穩定："信號波動"是孔板的1/10；
10、β值范圍寬：V錐流量傳感器獨特的幾何形狀允許有廣泛的β值范圍；
11、可測臟污介質(焦爐煤氣、高爐煤氣、原料油、渣油等)；
12、可測氣液兩相介質(濕氣、冷凝水等)；
四，v錐流量計適用介質：廣泛地應用于市政、電力、化工、石油化工、冶金、食品加工等行業中流量測量，幾乎適用于所有氣體、液體介質。
五、v錐流量計組成部分：
依照用戶要求不同，利用V錐傳感器和差壓變送器組成流量檢測儀表供貨分為二類：
1．V錐傳感器
只提供差壓信號的檢測部分(V錐體及測量管道)，不提供差壓變送器、三閥組和流量顯示部分，輸出信號為差壓。由用戶自己進行配套。

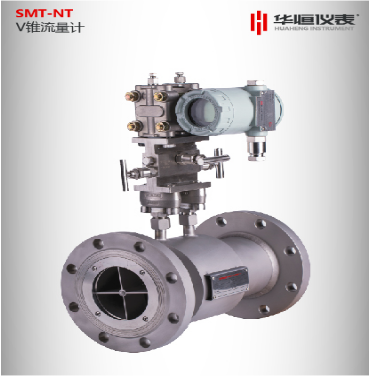

2．v錐流量計由V錐傳感器和差壓變送器組成。有分體型安裝和一體型安裝兩種結構。
分體型安裝由獨立的V錐傳感器和差壓變送器組成。V錐傳感器和差壓變送器之間的引壓管連接由用戶自己完成。而差壓變送器可以配套供應。
一體型安裝是產品出廠時己將差壓變送器、三閥組與V錐傳感器連接成一體，用戶購買一體型V錐流量計后，使用時不需再連接引壓管。若需配接相應的流量積算器、壓力變送器和溫度變送器可以配套供應。
v錐流量計可以成功測量的流體：
1．氣體
煤氣：焦爐煤氣、高爐煤氣、城市煤氣
天然氣：包括含濕量５％以上的天然氣
各種碳氫化合物氣體：烷烴類，烯烴類等氣體
各種氣體制造：氫、氦、氬、氧、氮氣等
腐蝕性氣體：濕的氯化物氣體等
空氣：包括含水，含塵埃的空氣、壓縮空氣等
煙道氣：各種鍋爐、加熱爐排放的煙道氣
2．蒸汽：飽和蒸汽、過熱蒸汽
3．液體
油類：原油、燃料油、含水乳化油、柴油、液壓油等
水：原水、飲用水、生產水、污水等
各種水溶液：酸、堿、鹽水溶液等
有機物化學品：甲醇、乙二醇、二甲苯等
4．特殊流體
油＋HC氣＋沙
加氣的水：H2O+N2+空氣；H2O+CO2等
v錐流量計選型需要的工藝參數
(1)流體名稱
(2)管道內外徑(mm)
(3)選用V錐流量傳感器的型式
(4)刻度流量單位(kg/h，t/h，m3/h，Nm3/h)
(5)常用流量、最小流量、最大流量
a.在工作狀態下
b.在標準狀態下(介質為氣體時應該說明流量的標準狀態)
(6)工作壓力(MPa)
(7)流體溫度(℃)：最高、最低、常用的溫度
(8)流體密度(kg/m3)
a.在工作狀態下
b.在標準狀態下(介質為氣體時應該說明密度值的狀態)
(9)流體粘度(Pa·s)
(10)相對濕度
(11)氣體成分：容積百分比(用于二種以上的混合氣體)
(12)傳感器的安裝方式
a.水平
b.自下而上
(13)管道法蘭
a.按法蘭標準規范,代號為提供法蘭標準及型號
b.乙方設計提供法蘭圖紙
注意：
·測量水和水蒸汽須提供(1)、(2)、(4)、(5)、(6)、(7)、(12)
·測量一般氣體須提供(1)～(13)
·測量一般溶液及油類須提供(1)、(2)、(4)、(5)、(6)、(7)、(8)、(9)、(12)、(13)
·各項數據必須填寫工藝設計的一個具體數值，請勿填寫由大約多少的某一段范圍。
