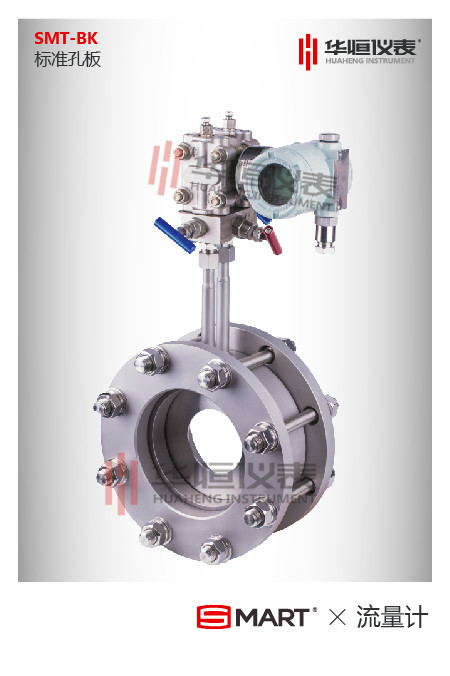

孔板流量計在安裝前應仔細核對標準孔板的編號、位號、規格是否與管道情況、流量范圍等參數相符。在取壓口附近標有“+"的一端應與流體上游管端聯接，標有“-”的一端應與流體下游管段連接。對于新設管路系統來說，必須先經過掃線后再安裝標準孔板，以防止管內雜物堵塞或損傷標準孔板導致測量準確度下降。標準孔板的中心線應當與管道中心線同軸。



　　孔板流量計在安裝時對管道有著如下要求：



　　1、流量計安裝時應配有一段測量管，至少保持前10DN，后5DN的等徑直管段，以提高測量精度。



　　2、在流量計前后若需安裝閥門，最后選閘閥且在運行中全開；調節閥則應在下游5DN之后的管路中。



　　3、引壓管路的內徑與管路長度和介質臟污程度有關，通常在45米以內用內徑為8-12mm的管子。



　　4、測量液體流量是引壓管水平段應在同一水平面內。若是在垂直管道上安裝節流件，引壓短管之間相距一定的距離（垂線方向），這對差壓變送器的零點有影響，應通過“零點遷移”來校正。



　　5、引壓管路應有牢固的支架托承，兩根取壓管路應盡可能互相靠近并遠離熱源或震動源，測量水蒸汽流量時，應用保溫材料一同包扎，必須時（如溫度0℃以下）加伴熱管防止結冰。在測量贓物流量時，應附設隔離器或沉降器。



　　6、引壓管路內必須始終保持單向流體狀態。被測流體是氣體時，引壓管路（包括差壓計的壓力腔）內全部是氣相；被測流體是液體時，引壓管路內全部是液相，絕對不能有氣泡。為此應在引壓管路的最低點裝排水閥或在最高點裝排水閥，在新裝或檢修差壓變送器時應特別注意。



　　以上就是華恒儀表關于“孔板流量計安裝時對管道要求”的詳細概述，如有其他疑問，可隨時聯系我們180 9235 6836
