流量測量方法和儀表的種類繁多,分類方法也很多。至今為止,可供工業用的流量儀表種類達60種之多。品種如此之多的原因就在于至今還沒找到一種對任何流體、任何量程、任何流動狀態以及任何使用條件都適用的流量儀表。這60多種流量儀表,每種產品都有它特定的適用性,也都有它的局限性。按測量原理分有力學原理、熱學原理、聲學原理、電學原理、光學原理、原子物理學原理等。下面華恒儀表流量計生產廠家就差壓式流量計和電磁流量計跟大家重點介紹下：

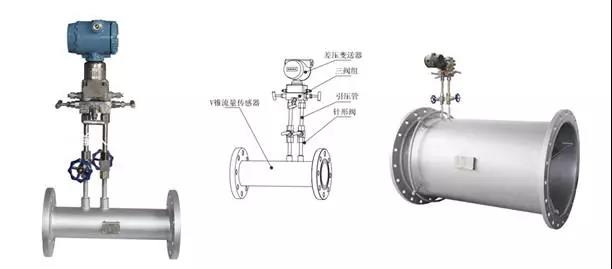

差壓式流量計
1.工作原理
差壓式流量計是根據安裝于管道中流量檢測件產生的差壓,已知的流體條件和檢測件與管道的幾何尺寸來計算流量的儀表。
差壓式流量計由一次裝置(檢測件)和二次裝置(差壓轉換和流量顯示儀表)組成。通常以檢測件形式對差壓式流量計分類,如孔板流量計、文丘里流量計、均速管流量計等。
二次裝置為各種機械、電子、機電一體式差壓計,差壓變送器及流量顯示儀表。它已發展為三化(系列化、通用化及標準化)程度很高的、種類規格龐雜的一大類儀表,它既可測量流量參數,也可測量其它參數(如壓力、物位、密度等)。
差壓式流量計的檢測件按其作用原理可分為:節流裝置、水力阻力式、離心式、動壓頭式、動壓頭增益式及射流式幾大類。
差壓式流量計是一類應用最廣泛的流量計,在各類流量儀表中其使用量占居首位。近年來,由于各種新型流量計的問世,它的使用量百分數逐漸下降,但目前仍是最重要的一類流量計。
2.產品特點與不足
優點:
(1)應用最多的孔板式流量計結構牢固,性能穩定可靠,使用壽命長;
(2)應用范圍廣泛,至今尚無任何一類流量計可與之相比擬;
(3)檢測件與變送器、顯示儀表分別由不同廠家生產,便于規模經濟生產。
缺點:
(1)測量精度普遍偏低;
(2)范圍度窄,一般僅3:1~4:1;
(3)現場安裝條件要求高;
(4)壓損大(指孔板、噴嘴等)。
3.應用情況
差壓式流量計應用范圍特別廣泛,在封閉管道的流量測量中各種對象都有應用,如流體方面:單相、混相、潔凈、臟污、粘性流等;工作狀態方面:常壓、高壓、真空、常溫、高溫、低溫等;管徑方面:從幾mm到幾m;流動條件方面:亞音速、音速、脈動流等。
電磁流量計

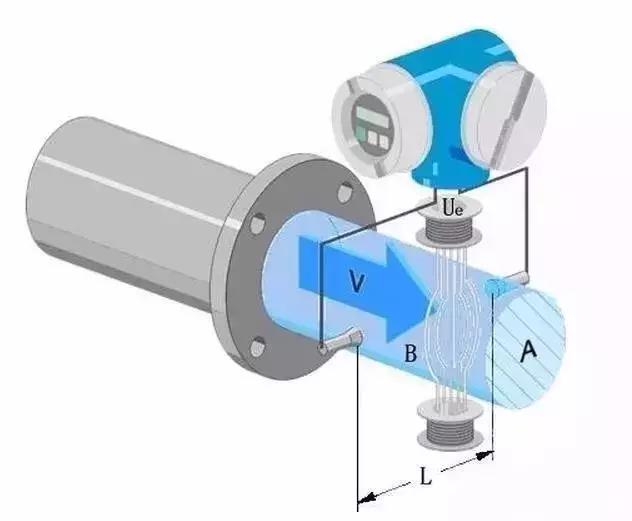

1.工作原理
電磁流量計是根據法拉弟電磁感應定律制成的一種測量導電性液體的儀表。電磁流量計有一系列優良特性,可以解決其它流量計不易應用的問題,如臟污流、腐蝕流的測量。
2.產品特點與不足
優點:
(1)測量通道是段光滑直管,不會阻塞,適用于測量含固體顆粒的液固二相流體,如紙漿、泥漿、污水等;
(2)不產生流量檢測所造成的壓力損失,節能效果好;
(3)所測得體積流量實際上不受流體密度、粘度、溫度、壓力和電導率變化的明顯影響;
(4)流量范圍大,口徑范圍寬;
(5)可應用腐蝕性流體。
缺點:
(1)不能測量電導率很低的液體,如石油制品;
(2)不能測量氣體、蒸汽和含有較大氣泡的液體;
(3)不能用于較高溫度。
3.應用情況
電磁流量計應用領域廣泛,大口徑儀表較多應用于給排水工程;中小口徑常用于高要求或難測場合,如鋼鐵工業高爐風口冷卻水控制,造紙工業測量紙漿液和黑液,化學工業的強腐蝕液,有色冶金工業的礦漿;小口徑、微小口徑常用于醫藥工業、食品工業、生物化學等有衛生要求的場所。
