[導讀]機翼測風裝置主要用于矩形與圓形截面管道空氣流量（風量）測量例如大型鍋爐爐膛送風、煙道排氣、大型地下工程、煤礦巷道及樓宇送風（氣）等等大多都是大截面管道，工作壓力很低一般都≤20KPa，不能采用孔板，風量信號大多作為調節信號，精確度要求不高但要求穩定，這時候可采用機翼形測風裝置。



　　機翼測風裝置同其他各種測風裝置一樣，是監測鍋爐燃燒風量的種測量工具，可用來測量鍋爐空氣流量的裝置，它可以直接安裝在送風機入口和送風機與燃燒器之間的冷熱風道上,由于其結構的獨特性，安裝時對前直管段的要求相對于其他測量元件要低很多，且不易堵塞，在維護與維修、對風道截面形狀的要求、對裝置前后一定范圍內的氣流流動的影響方面都優于其他測量元件，該裝置能產生0~100mmH20或更大的壓差信號，經差壓變送器轉換成標準電信號（0~10mA或4~20mA），該信號穩定，可實現鍋爐的安全經濟運行。

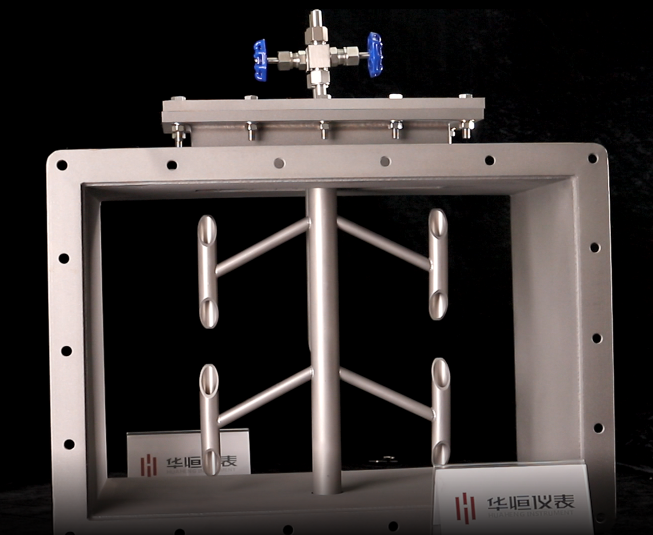

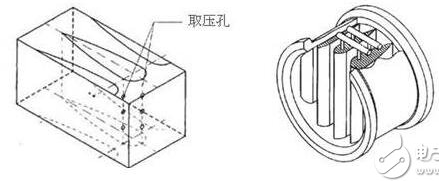

　　機翼測風裝置是采用一種機翼形節流件的節流式流量傳感器。結構原理圖如下：



　　機翼測風裝置是目前用的比較廣泛的一種測風裝置，它與其它測風裝置比較有如下優點：



　　1、核心節流元件為流線型機翼形狀，其阻力系數達到了最小極限。壓損較小，產生的壓損不超過差壓值的14%。



　　2、采用了多個翼形管，增加了檢測點，提高了測量精確度；翼形管增多，則翼形管長度縮短，從而使管段長度縮短，減少了體積，降低了重量。



　　3、在每個翼形管上選擇的檢測點是采用等面積法，從而使測得的流量接近真值，確保了測量精確度。



　　4、采用獨特的機翼腔體取壓法，徹底解決了堵塞問題，在翼形管外部增加了排污裝置和疏通裝置，確保運行安全和維修方便。



　　6、長期穩定性好、適用范圍廣、結構簡單、操作便于掌握、故障容易排除。



　　7、對直管段要求低，前直管段0.6~1.0D，后直管段0.2D。



　　8、具有獨特的機翼線型，能產生較大的差壓，測量穩定精度較高。



　　主要技術參數



　　1、測量介質：空氣、鍋爐一、二次風等介質；



　　2、管道：圓管﹑矩形管；



　　3、管道適用范圍：Dn=50～6000mm B&TImes;H=50&TImes;50～6000&TImes;6000mm；



　　4、精度：？±1.0%；



　　5、公稱壓力：Pn≤6.4MPa；



　　6、流體溫度：t≤450℃；



　　7、精度等級：1.0級2.0級



　　8、參照標準：GB/T2624-2006、GB1236-2000及JJG835-93



　　9、連接方式：法蘭連接、焊接連接方式：法蘭連接、焊接
