通過對煤氣流量計存在的耐臟污性差和不易安裝、維護等問題的調查和分析，了解了畢托巴流量計的工作原理和性能特點，以及與孔板流量計各項參數的對比分析，介紹了畢托巴流量計在我公司煤氣計量的應用。



　　1.目前煤氣計量存在問題



　　煤氣是焦化廠、煉鐵廠和煉鋼廠煉焦、冶煉的副產品，也是鋼鐵企業的主要二次能源,在焦化、燒結、煉鐵、煉鋼、軋鋼和熱電廠等各重要生產工序均大量被使用，但由于煤氣中含焦油、萘、硫化氫、灰塵和水等雜質，造成計量設備無法正常運行,計量數據失準的現象,使煤氣的準確計量成為困擾我公司計量的—大難題。



　　我公司的煤氣測量采用的是威力巴流量計和孔板流量計結合使用的方式。威力巴流量計是均速管流量計的一種形式的體現，雖然安裝、維護方便,但由于其取壓孔面積小，故不適用于含雜質較多的煤氣測量中，易形成堵塞，影響計量數據準確，增加維護量;孔板流量計是一種典型的流量計量裝置，具有國家標準作為數據支持,計量數據可靠性高,但煤氣中含有的焦油、萘、硫化氫、灰塵和水等雜質易附著于檢測元件及導壓管上，因此經常出現量值偏大(或偏小）以及導壓管被堵的現象,從而影響計量數據準確性,不但造成了儀表維護人員工作量的增大且不宜維護，因此儀表的防堵問題是目前急需解決的一個難題。



　　另外，由于孔板的安裝條件要求較高：一是必須離線安裝;二是越大管徑的安裝要求離線時間越長，現場生產情況很難同時滿足這兩個條件，這也是提高計量設備配備率需解決的一個現實問題。



　　2.畢托巴流量計工作原理



　　畢托巴流量計是采用皮托管原理提取管道中心流體流速（全壓-靜壓=動壓）再換算成流體體積流量與質量流量的差壓式流量計。



　　畢托巴流量計將傳感器插入管道中心，總壓孔對正流體的來流方向，總壓與靜壓之差即為管道中心的實測差壓,再由該畢托巴的風洞標定曲線擬合出該點的標準差壓,根據標準差壓來計算流體的流量。計算公式如下：



　　V中心：修正后的管道中心流速；AP：風洞標定修正后的標準差壓；p:被測介質密度,kg/m3;K:管道修正系數。



　　3.畢托巴流量計的性能特點



　　⑴可靠性高。因畢托巴流量計傳感器的探針是由不銹鋼材料制成,其構造非常簡單,且結構設計合理,導壓管內介質不流動，雜物不容易進去，所以能長時間保持測量精度。

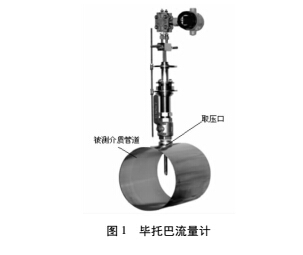

　　⑵安裝簡便。根據管道管徑及直管段情況確定在管道相應的位置上打一個相當的孔，將法蘭盤進行焊接,把畢托巴流量計插入管道中心，固定即完成安裝（圖1)。



　　⑶無需維護。一次檢測元件探針本身無需維護,檢測元件可在線插撥,隨時撥出清洗,維護方便。對于管徑較大的測點，可以加裝蒸汽或氮氣反吹裝置進行反吹。



　　⑷測量范圍廣。流量在0.2~50 000 t/h都可以精確測量。氣體流速在1 m/s以上,液體流速在0.1 m/s以上的介質都可以精確測量。對低流速、小流量、大管徑的測量效果尤佳。適用于氣體、蒸汽和液體流量測量。



　　⑸節約能源。由于畢托巴流量計傳感器采用了子彈頭形設計,使其不僅在流量測量上保持了高精度、高強度和大量程比,還使得管道壓損大大的降低了，與孔板、長頸噴嘴和V錐流量計等節流裝置相比較具有明顯的節能效果。畢托巴流量計是根據國際標準ISO3966《封閉管道中流體流量的測量一采用皮托靜壓管的速度面積法》設計的差壓式流量計,是國家發改委節能信息中心推薦的一種節能型流量計。



　　4.性能對比

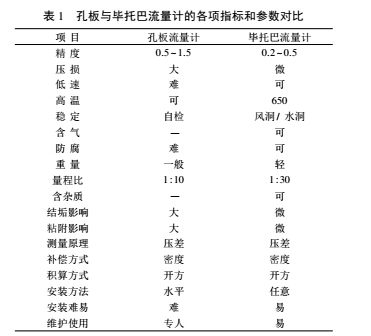

　　公司曾經將煤氣測量由孔板流量計轉換成威力巴流量計,但經過實踐證明，威力巴流量計取壓孔面積小，易堵塞，不適用于煤氣的測量，但孔板流量計也存在著安裝和維護受生產情況制約的問題，不利于曰常維檢工作的開展,從畢托巴流量計性能特點來看,基本能夠解決以上問題。現將孔板與畢托巴流量計的各項指標和參數進行了對比,具體見表1。



　　從表1中不難看出，用于煤氣的檢測,畢托巴流量計的測量與維護更優于孔板。畢托巴流量計以其安裝簡便、壓損小、強度高、不受磨損影響、無泄漏等特點可以成為替代孔板的產品，但測量數據的準確性還需對使用過程中的測量數據進行跟蹤、分析，最后得以定論。



　　5.應用效果

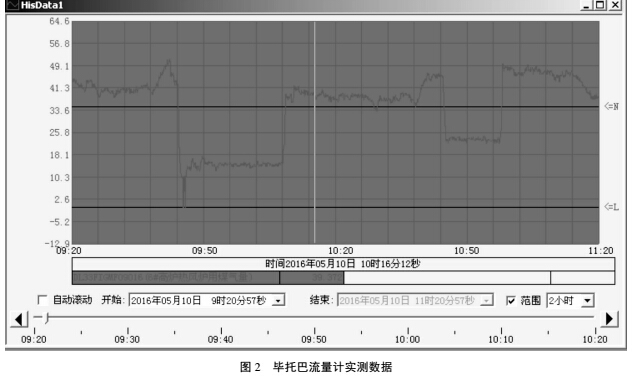

　　通過對畢托巴流量計的工作原理及性能特點的了解,2014年利用6#高爐檢修的機會,在6#高爐熱風爐高爐煤氣總管上安裝了第一臺畢托巴流量計，運行至今歷時2年，流量檢測一直穩定可靠（圖2:6#高爐熱風爐煤氣量）,沒有出現過堵塞現象，達到了理想的防堵性能和穩定的取壓功能，有效減少了維護工作量,并降低了工作時的危險性。另外,從測量的數據來看（圖2),與分支管的數據之和基本相符,還需進一步對數據進行跟蹤分析。
