兩線制壓力變送器的接線方法：

　　壓力變送器的接線十分重要,正確的接線方式能準確測量被測介質壓力、壓力變送器的接線主要取決于設置的測量方法，以及量程模塊。

　　一般壓力變送器是經常使用屏蔽雙絞線電纜連接模擬量信號電纜，不僅能減少施工現場嘈雜環境的干擾，還能減少測量介質帶來的誤差。為阻止模擬量?jī)啥说碾娢徊町a(chǎn)生干擾模擬信號，模擬量?jī)啥似渲幸欢吮仨毥拥兀拍芊乐惯@種情況的發生！

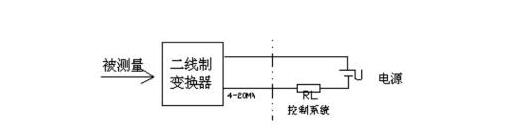

　　壓力變送器信號輸出為兩線制4-20MA的標準電流，接線方式是：電源+==供電+;信號+==反饋+，供電-==反饋-，如果不遠傳只需接24V電壓+，-，如果需要遠傳需要組成回路，比如24V+接壓力表+，壓力表-接4～20mA+，4～20mA-接24V-就可以了。

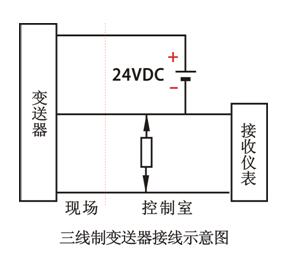

　　三線制就是電源正端用一根線，信號輸出正端用一根線，電源負端和信號負端共用一根線。
