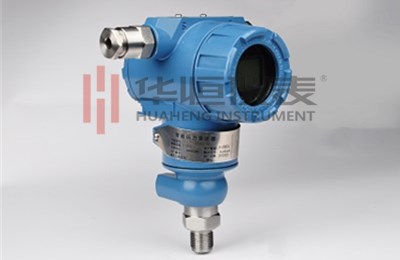

防爆壓力變送器產品概述

　　防爆壓力變送器壓力敏感核心采用了高性能的擴散硅傳感器，外殼采用優質表殼，內部的專用集成電路將傳感器毫伏信號轉換成標準電壓、電流或頻率信號，可以直接與計算機電路接口卡、控制儀表、智能儀表、PLC等方便相連。遠距離傳輸可以采用電流輸出方式。具有高精度、易安裝、高抗壓、等特點，可在腐蝕性環境中工作。該產品安裝方便簡潔，具有高抗震和抗沖擊性能。

　　廣泛應用于食品、航空航天、電力、污水處理、給水和制藥行業、熱電機組、空調機組、制冷機組、實驗室壓力校驗、工業過程壓力檢測與控制、內燃機、發動機、液壓及氣動系統、恒壓供水系統等行業液體、氣體的測量與控制。

　　防爆壓力變送器產品特點

　　防雷擊、強抗射頻和電磁干擾保護；

　　隔爆防爆結構設計，ExdII CT6 Gb；

　　卓越的抗沖擊、抗過載、抗振動、耐腐蝕；

　　先進的溫度數字補償功能，工作溫度范圍寬。

　　防爆壓力變送器應用范圍：

　　高精度、高頻響、長期穩定性好；

　　防爆工業過程測量和控制；

　　防爆場合液壓與氣動控制系統；

　　石油化工、天然氣控制系統；

　　其它防爆自動化系統測量和控制。

　　防爆壓力變送器主要技術參數

　　量程：0-100KPa,1，5，10，30，40，50，60－150MPa

　　綜合精度：0.2%FS、0.5%FS

　　輸出信號：4-20mA(二線制)、0-5/1-5/0-10VDC(三線制)

　　供電電壓：24VDC(10-30VDC)

　　介質溫度：-20～75℃

　　環境溫度：常溫(-20～75℃)

　　負載電阻：電流輸出型：800Ω；電壓輸出型：大于50KΩ

　　絕緣電阻：大于2000MΩ(100VDC

　　密封等級：IP65

　　長期穩定性能：0.1%FS/年

　　振動影響：在機械振動頻率20Hz～1000Hz內，輸出變化小于0.1%FS

　　電氣接口：尾部螺紋M20×1.5出線，其它可選

　　隔爆等級：Ex dII CT6

　　螺紋連接：M16×1.5、M20×1.5等，其它螺紋可依據客戶要求設計

　　防爆壓力變送器的正確安裝

　　1.取壓點的選擇

　　(1)所選擇的測壓點應能反映被測壓力的真實大小。取壓點應選在被測介質直線流動的管段部分，不要選在管路彎管、分叉、死角及易形成旋渦的地方。

　　(2)對于氣體介質，應使氣體內的少量凝結液能順利流回工藝管道，因此取壓點應在管道的上半部；對于液液體介質，應使液體內析出的少量氣體能返回管道，同時防止管道內的雜質及顆粒進入測量管路及儀表，因此取壓點應在管道下半部，但是不能在管道底部。

　　2.導壓管敷設

　　(1)導壓管粗細要合適，一般內徑為6~10mm，長度應盡可能短，長不得超過50米；

　　(2)導壓管水平安裝時應保持有1：10~1：20的傾斜度，以利于管內積存的液體（或氣體）的排出；

　　(3)取壓口到壓力計之間應裝設截止閥，以利于壓力變送器的檢修。

　　3.安裝點的確定

　　(1)變送器應安裝在易觀察和檢修的地方

　　(2)安裝地點應力求避免振動和高溫的影響。
