智能型的差壓變送器是分很多種的，其中智能電容式差壓變送器就是其中一種，今天華恒儀表就跟大家介紹一下它的設置問題：



　　電容式差壓變送器種類多



　　其實就僅僅是電容式差壓變送器也是種類比較多的，典型的有微差壓變送器，普通智能差壓變送器，除了差壓變送器，還有一些絕對壓力變送器也是電容式的。



　　2.智能電容式差壓變送器設置

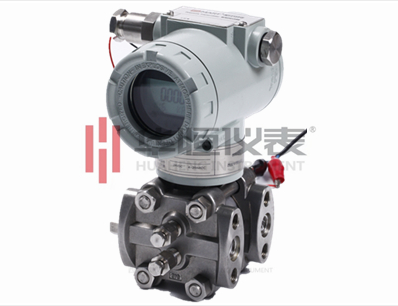

　　微差壓變送器壓力敏感核心采用了高性能的電容式傳感器，內部的專用集成電路將傳感器毫伏信號轉換成標準電壓、電流或頻率信號，可以直接與計算機電路接口卡、控制儀表、智能儀表、PLC等方便相連。遠距離傳輸可以采用電流輸出方式。具有高精度、易安裝、高抗壓等特點，可在腐蝕性環境中工作。該產品安裝方便簡潔，具有高抗震和抗沖擊性能。



　　技術指標



　　測量介質液體、氣體



　　測量范圍量程1±50Pa



　　量程4±500Pa



　　量程5±1kPa



　　量程6±50kPa



　　量程7±100kPa



　　量程8±1MPa（所有量程任選比如0-400Pa、0-5KPa等）



　　精度±0.1級±0.2級



　　信號輸出4-20mA4-20mA疊加HART



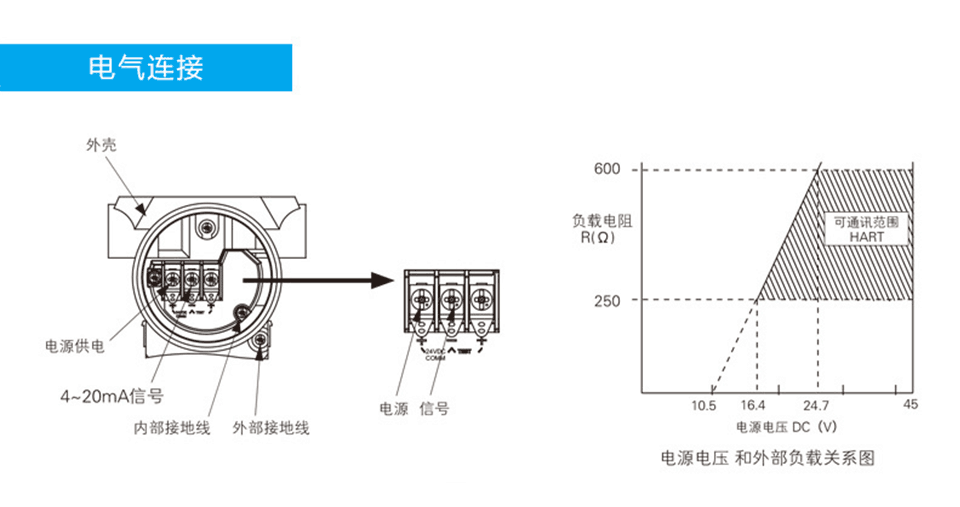

　　供電電壓24VDC(12VDC45VDC)防爆型:1228VDC



　　介質溫度-40+100



　　儲存溫度-40+100(不帶液晶表頭)-40+70(帶液晶表頭)



　　整機工作溫度-40+85(不帶液晶表頭)-30+60(帶液晶表頭)



　　環境溫度-0-100相對濕度



　　電源影響小于輸出量程的0.0059/V



　　負載影響沒有負載影響,除非電源電壓有變化



　　零點正、負遷移零點負遷移時，量程下限必須大于或等于-URL；



　　零點正遷移時，量程上下必須小于或等于+URL。校驗量程必須大于或等于小量程



　　零點與量程可用本機量程和零點按鈕調整，或用HART手持器遠程調整



　　靜壓與過壓極限變送器任意一側加0至13.79MPa壓力不會引起損壞。在0kPa至變送器量程范圍上限內工作時符合性能規格要求



　　阻尼時間常數時間常數可調，以0.1秒遞增,由小至16.0秒



　　防爆等級本安型:ExiaIICT6隔爆型:ExdIIBT5



　　防護等級IP65



　　設置相關問題



　　1、設置前



　　安裝設置前，需要先按照清單把所有物品，配件等都拿出來，做清點，檢查數目和型號是否正確。



　　2、選擇恰當的位置



　　當差壓變送器的安裝位置過于靠近生產線上游的時候，未熔融的物料就會磨損到傳感器的頂部。假如傳感器被安裝在了太過于靠后的位置，那在傳感器以及螺桿行程之間就會產生熔融物料的停滯區，熔料在那里很有可能會產生降解，壓力信號也可能傳遞失真。一般來說，傳感器可以位于濾網前面的機筒上、熔體泵的前后或者模具中



　　3、檢查差壓變送器安裝孔尺寸的大小



　　假如安裝孔的尺寸大小不合適，差壓變送器在安裝的過程中，螺紋部分就比較容易受到一定的磨損。這樣不但會直接影響到設備的密封性，同時還會使壓力傳感器無法充分的發揮作用，甚至有可能會產生安全隱患。只有合適的安裝孔才能夠避免螺紋的磨損，通常我們可以采用安裝孔測量儀對安裝孔進行精細的檢測，以做出適當的調整。



　　4、避免低溫干擾



　　在擠出生產過程中，如果擠出機在開始進行生產前還沒有達到操作溫度，那么傳感器和擠出機都會受到一定程度的損壞。另外，如果傳感器從冷的擠出機上被拆除，材料就可能粘附在傳感器頂部引起震動膜的損壞。所以說，在拆除差壓變送器之前，應確認機筒的溫度足夠高，機筒內部的物料處于軟化狀態下。



　　5、保持干燥



　　盡管差壓變送器的電路設計是能夠經得起苛刻的擠出加工環境，但是多數傳感器也不能絕對防水，在潮濕的環境下也不利于正常運行。因此，需要保證擠出機機筒的水冷裝置中的水不會滲漏，否則會對傳感器造成不利影響。如果傳感器不得不暴露在水中或潮濕的環境下，就要選擇具有極強防水性的特殊傳感器。



　　6、要保持安裝孔的清潔



　　保持安裝孔的清潔主要還是為了防止熔料堵塞，對于保證設備的正常運行是極為重要的。在擠出機被清潔之前，所有的壓力傳感器都應該從機筒上拆除以避免損壞。在拆除傳感器時，熔料有可能流入到安裝孔中并硬化，如果這些殘余的熔料沒有被去除，當再次安裝傳感器時就可能造成其頂部受損。清潔工具包能夠將這些熔料殘余物去除。然而，重復的清潔過程有可能加深安裝孔對差壓變送器傳感器造成的損壞。如果這種情況發生，就應當采取措施來升高傳感器在安裝孔中的位置。



　　7、認真全面清潔



　　在使用鋼絲刷或特殊化合物對擠出機的機筒進行清潔之前，應該將所有的差壓變送器都拆卸下來。因為這兩種清潔方式都可能會造成傳感器的震動膜受損。當機筒被加熱時，也應該將傳感器拆卸下來并使用不會產生磨損的軟布來擦拭其頂部，同時傳感器的孔洞也需要用清潔的鉆孔機和導套清理干凈。



　　除了這些要注意的地方，其實智能電容式差壓變送器還有很多需要設置的，比如調零，量程遷移，校準等等。



　　差壓變送器測量液位時，零位的設置是非常重要的環節。當變送器的高壓（H）側、低壓（L）側與就地測量筒的高壓側、低壓側連接一致時，高壓側導壓管始終處于充滿水狀態，變送器高壓端測得壓力為P+kPa，變送器的低壓側與低壓側導壓管相連，測得壓力為P-kPa，則變送器測得實際差壓為（P+-P-）kPa。容器液位最低時，差壓值最大，對應于變送器內部設置LRV，也就是變送器的零位，此時變送器輸出電流4mA，容器液位高時，差壓值為0，對應于變送器內部設置URV，也就是變送器的滿度，此時變送器輸出電流20mA。當變送器的高壓（H）側、低壓（L）側與就地測量筒的高壓側、低壓側連接相反時，需要對變送器內部設置進行修改：即將變送器的LRV設置為（P--P+）kPa（這個差值為負數），也就是說，無論變送器與導壓管怎樣連接，變送器的滿度對應于測量容器的滿水位，差壓始終為0，即變送器的滿度URV為0kPa，輸出電流20mA。當變送器的高壓側與導壓管高壓側相連時，變送器零位LRV設置為最大差壓值，當變送器的高壓側與導壓管低壓側相連時，變送器零位LRV設置為最大差壓值的負數。



　　常見問題



　　1、顯示量程或單位與設置不符。



　　①撥碼開關未撥到位，下電重撥后重新啟動。



　　2、加壓后壓力顯示或輸出值無變化(多顯示為0或者FULL)或變化不準。



　　①加載壓力是否超過爆破壓力直接沖壞壓力芯體；



　　②使用介質是否存在腐蝕性或者與所購產品適用介質存在出入(現有微壓差變送器均為無腐蝕性氣體）；



　　③檢查進氣軟管有無異物阻塞(顆粒物或者水柱)或泄漏;



　　④使用壞境溫度是否超出補償溫度范圍(微壓差變送器溫度補償范圍-10~60"C);



　　⑤有無在加壓情況下進行清零誤操作，如有則在確定無輸入壓力狀態下再次清零;



　　⑥有無對設置按鈕進行誤操作(設置按鈕有防誤操作機制，即設置點壓力值必須從小往大遞增才能最后設置成功，需在高精壓力源下進行校準設置，不推薦客戶自行校準，如因校準操作造成偏差，則需返廠重校)。



　　3、壓力顯示值正常，無輸出模擬量或模擬量輸出不準。



　　①檢查輸出線連接是否正常;



　　②三線制輸出則需檢測變送器與控制儀表共地是否正常(即地線必須相連);



　　③檢查負載電阻選用是否恰當。



　　4、零點壓力值有輕微漂移。



　　①待漂移穩定后進行清零操作。



　　總之，智能電容式差壓變送器設置和其他變送器基本類似，只是有一些細微的區別，但正是對這些細微的差別熟練掌握，才成就了一位儀表工程師的專業！大家千萬不要被假象迷惑，以為自己弄懂了一些差壓變送器工作原理就以為自己很專業了，實際操作起來完全不是一回事哦！
