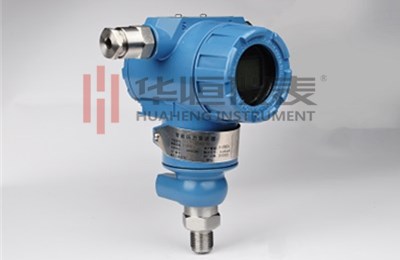

我是一個從事自動化行業多年的工作人員，對一些常用的壓力變送器（壓力傳感器）有一些研究，根據不同的需要，和安裝位置不一樣，所以螺紋接口也多種多樣。



　　今天，就簡單的介紹一下其中的螺紋連接的螺紋知識。



　　1、米制螺紋



　　代號：M



　　常用規格舉例：M20x1.5、M27x2、M14x1.5、M16x1.5、M10x1



　　特點：非密封螺紋，需配密封圈實現密封如：精密數字壓力計，數字壓力表，熱電偶，熱電阻，普通壓力表，壓力變送器，差壓變送器。



　　2、圓錐管螺紋



　　代號：ZG(舊機械制圖標準)、R(外螺紋，管螺紋標準1987-1999年)，R1或R2(外螺紋，管螺紋標準2000年后)，Rc(內螺紋，管螺紋標準)



　　常用規格舉例：Rc 1/2



　　特點：密封螺紋，無需配密封圈。



　　3、圓柱管螺紋



　　代號：G



　　常用規格舉例：G1/2、G3/4



　　特點：非密封螺紋，需配密封圈實現密封。



　　4、圓錐管螺紋



　　代號：Z(舊機械制圖標準)、NPT(管螺紋標準)



　　常用規格舉例：NPT 1/2″或1/2 NPT”，NPT 1/4″或1/4 NPT”



　　特點：密封螺紋，無需配密封圈。



　　5、卡箍連接



　　尺寸常用：50.4



　　特點:安裝方便,快捷,但一般耐壓不高。

       以上就是關于“變送器行業儀表工分享壓力變送器的連接螺紋”的概述，如有疑問，請隨時聯系我們！
