1．概述

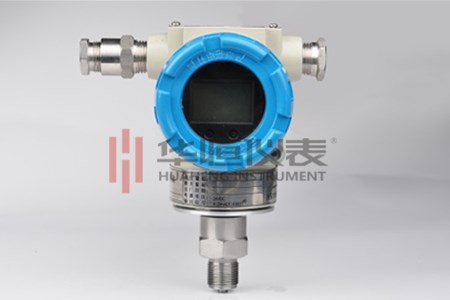

　　2088系列擴散硅壓力變送器，采用世界*先進的隔離式擴散硅壓力敏感組件和高品質的集成電路組裝而成，它具有高品質、低價位、能適應各種工業應用的特點，是擴散硅精密機械加工+溫度補償+模擬信號處理技術的結晶，主體電路工藝材料先進，密封固化與外部完全隔離，能滿足防潮、防水、防爆、防腐、防塵等惡劣工況的要求，選用不同的過程連接件可對強腐性的介質、高低溫介質、粘稠介質進行準確測量。



　　2088系列壓力變送器可廣泛應用于石油、化工、鋼鐵、電力、建材、紡織、制藥、食品、氣體、科學實驗和軍工等各個領域，實現對各工藝點壓力的計量、監視和控制。



　　2088系列壓力變送器，分普通和智能型兩種，普通型提供標準的直流4-20mA信號輸出，智能型除可選HART通信之外，也可選RS485接口，它用簡單的編程軟件調整變送器零點和量程等參數。



　　2.工作原理



　　2088系列壓力變送器的核心是一個擴散硅敏感元件，它是在硅基片上采用離子注入并經激光修正制成惠斯登電橋，過程壓力作用于傳感器的隔離膜片上使膜片產生位移，通過膜盒內的硅油壓力傳遞到硅基片上，同時參考端的壓力（大氣壓、絕壓或密封壓）作用于硅片的另一測，這樣在硅片的兩邊就加上了一個差壓，差壓在硅片上產生了一個應力場，使惠斯登電橋的四支電阻，有兩支因拉伸而阻值變小，另外兩支因壓縮而阻值變大，變化量為ΔR，橋臂阻值的變化使電橋失去平衡這樣就產生了一個與壓力成正比的電壓輸出信號



　　Vout，Vout∝Vb×ΔR，



　　由于ΔR與施加的壓力成正比，因此：Vout=k×Vb×P+V0式中Vout為輸出電壓；k為靈敏度系數；Vb為供橋電壓；V0為電橋零位輸出；P為被測壓力Vout經過差分歸一放大器輸出放大后，再經過電壓電流的轉換，變換成相應的電流信號，該電流信號通過非線性矯正環路的補償，即產生了與輸入壓力成線性對應關系的4-20mA標準信號輸出。智能型信號處理由一個PIC14000微處理器和能處理5個信號的輸入設備組成，信號轉換速度每秒至少100次。



　　3.主要特性



　　a）體積小，重量輕



　　由于采用了美國或瑞士帶隔離膜片的傳感器組件，及可靠



　　的模塊處理電路使其體積只有電容式壓力變送器的1/3，



　　重量是電容式壓力變送器的1/5，可螺紋直接安裝，不需要安裝支架。



　　B）精度高，穩定性好



　　穩定可靠的硅壓阻芯片，*高精度可達0.2級以上，并且通過溫度校正，使溫度漂移在其*高的精度范圍之內，長期穩定性好，從而減少了維護工作量。



　　C）電路可靠，響應速度快



　　采用了美國先進的標準電路，并用特殊材料和工藝固化成專用模塊，滿足了各種場合的使用（包括：潮濕、粉塵、高溫、振動、易爆、腐蝕等場合）該電路有反相保護功能，正負極接反不會損壞。



　　D）先進的膜片隔離技術



　　采用了先進的膜片/充油隔離技術，充油量極小保證了很好的壓力傳遞功能，提高了抵御極限破壞壓力的能力，同時也提高了防腐蝕的能力。



　　E）智能接口，易于擴展



　　智能型能夠很方便地連接到各種智能顯示控制儀，變頻器，PLC，DCS，PC，PDA等。



　　4、安全使用注意事項



　　⑴搬運與安裝變送器時應小心謹慎，避免碰撞而影響電路的性能。



　　⑵變送器進壓口內有隔離膜片，切勿人為用異物觸碰。



　　⑶變送器外螺紋處一定要注意密封，否則會造成壓力不準不穩。



　　⑷安全柵須取得防爆合格證，其安裝應按其說明書的要求進行。



　　⑸在產品安裝使用中如遇到問題請與我公司聯系，在產品發生異常時，請不要擅自打開進行修理，應及時與廠家聯系。
