產品介紹
一、概述
雙量程噴嘴流量計由于沒有活動部件，耐震性好，抗干擾能力強，使用和檢定方便等特點，在工業生產中獲得廣泛的應用。
雙量程噴嘴流量計的量程比為1:3~1:4左右，當量程比擴大后，就很難保證測量精度，隨著現代工業的發展及用戶工藝要求的提高，量程比要求為1:10，甚至更高，特別是當流量計用于計量和貿易結算時，需要更高的精度和更寬的量程比，我公司根據用戶的要求,研發的雙量程噴嘴流量計，從理論到實際，解決了長期困擾用戶的問題。
雙量程噴嘴流量計通常采用高量程和低量程的兩臺差壓傳感器，低量程的差壓上限取高量程上限17.32%FS,雙量程噴嘴流量計廣泛用于石油、化工、冶金、電力等行業。
二、特點：
1、雙量程噴嘴流量計，對于一個節流裝置由于引入了一臺低量程差壓傳感器和一臺臺高量程差壓傳感器并能實現輸出的無縫銜接，使一臺差壓式流量計變成高、低量程二臺差壓式流量計，從而大大提高了量程低段的流量測量精度。
2、雙量程噴嘴流量計，在引入流出系數C非線性補償和可膨脹系數非線性補償，并配高精度的差壓變送器后，量程比可達1:10，而雙量程的孔板流量計量程比可達1:65，使量程低段的系統精度大幅提高。
3、采用一體化結構，清除了差壓信號傳遞失真，保證了系統的精度。
4、優異的穩定性、可靠性和抗振動能力。
5、對高溫、高壓、低靜壓、低流速、低密度流體的適應性。
6、變更量程方便。
7、只要按照標準設計、制造、安裝和使用，無需實流標定就能獲得規定的準確度。
三、主要技術指標
1、公稱直徑： 50 mm ≤DN≤1200mm 如DN>1200 mm，需實流標定。
2、孔徑比β：0.10≤β≤0.75
3、雷諾數范圍： 當0.10≤β≤0.56時，5000≤ReD
當0.56≤β≤0.75時，10000≤ReD
4、公稱壓力：PN≤16MPa
5、精度：1.0級，1.5級

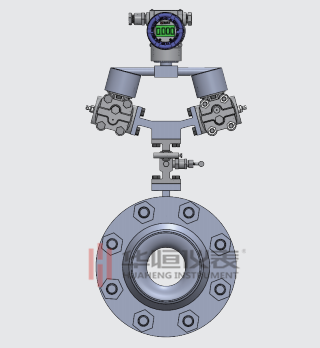

四，結構形式
五、型譜規格說明
| 型 譜 規 格 | 說 明 | ||||||||

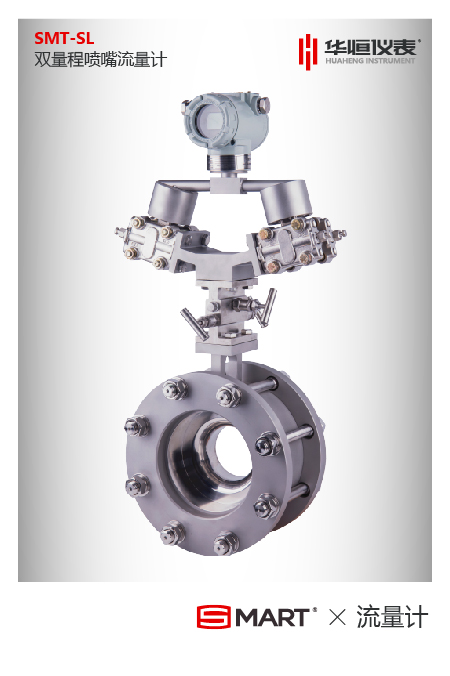

| SMT-SL | 雙量程噴嘴流量計 | ||||||||
| 介 質 | Y | 液體 | |||||||
| Q | 氣體 | ||||||||
| Z | 蒸汽 | ||||||||
| 節流型式 | XX | 選擇節流件 | |||||||
| 連接方式 | 1 | 管道式法蘭連接 | |||||||
| 2 | 對夾式法蘭連接 | ||||||||
| 法蘭材質 | C | 碳鋼 | |||||||
| S | 不銹鋼 | ||||||||
| O | 其它 | ||||||||
| 公稱壓力 | 025 | 0.25MPa | |||||||
| 06 | 0.6MPa | ||||||||
| 10 | 1MPa | ||||||||
| … | …… | ||||||||
| 100 | 10MPa | ||||||||
| 公稱直徑 | －50 | DN50 | |||||||
| －65 | DN65 | ||||||||
| －80 | DN80 | ||||||||
| … | …… | ||||||||
| －1200 | DN1200 | ||||||||
一、供方對質量負責的條件和期限：
1、 供方提供1年的售后服務，但是需方必須嚴格按照產品使用說明書進行正常使用、且在1年內發生 故障情況下，供方提供免費維修；1年以后酌情收費修理。
2、 即使在保修期內，如屬下述情況者仍屬收費修理：
a．因錯誤使用，或需方自行拆卸、改造或人為破壞引起的故障、損壞、損傷。
b．因公害、電壓異常以及地震、雷電、風害或其它自然災害等外部原因而造成的故障、損壞、損傷。
二、交貨期限: 合同簽訂生效后3-5個工作日發貨（具體以合同為準）。
三、付款方式：預付款30%，安排生產，全款到賬發貨。
四、運輸方式及到達站港和費用負擔：快遞或者鐵路運輸，費用由供方承擔。
五、發票類型：含13%增值稅發票。
六、驗收方式及提出異議期限: 根據本合同第二條要求驗收,提出異議期限為兩個月，過期視為合格。
七、違約責任：按《中華人民共和國合同法》的規定執行。
八、解決合同糾紛的方式：雙方協商解決，協商不成提交起訴方人民法院訴訟。
九、其他約定事項：合同傳真件以及掃描件同樣具有法律效力。
