產品介紹
一、概述
工業現場中，流體在管道中輸送時，往往要流經各種閥門，彎頭、三通、異徑管等阻流件，流體通過這些阻流件時，會產生各種擾動，影響正常的測量，使流量計帶來一定的現場安裝附加誤差，特別是傳統的差壓式流量計等更是如此，而新一代多孔平衡流量傳感器巧妙的將整流與測量合為一體，具有明顯的穩定流場的作用，最大限度的降低附加誤差，使得實際使用精度與理論計算精度接近，是一種具有廣闊應用前景的新一代差壓式流量計， 可廣泛用于天然氣、化工、石油、鋼鐵、發電、造紙、印染、制藥等各行業。
二、特點
1、測量精度高
由于多孔平衡流量傳感器實際上是一個流量整流器，能夠有效的消除漩渦和改善速度分布畸變，使流場近似理想狀態。
2、量程比寬
由于大口徑小流量測量是是大多數流量傳感器的難題，而多孔平衡流量傳感器是多孔結構，選擇合適的等效直徑比，可偏重于主要測量下限流量又兼顧上限流量，使得常規測量流量量程比為1:10，擴展量程可至1:30
3、直管段要求低
一定長度的直管段主要是用來確保流體在其中流動時趨于平穩，而多孔平衡流量傳感器本身就是一個流動調整器，因此它幾乎可直接連接到閥門、三通、彎頭等阻流件后，并不影響流量的測量。
4、永久壓力損失低
管道中裝上流量傳感器，由于它的阻流作用不可避免的要產生壓力損失，而多孔平衡流量傳感器中的多孔結構可分散阻力，有效的減少了渦流的形成和紊流摩擦，降低永久壓力損失，從而達到節流的功效。
三、主要技術指標
1、公稱通經：10m≤DN≤1000 mm
2、精度等級：±0.5%、±1.0%
3、重復性：≤0.1%
4、量程比：1：10或1:30
5、安裝直管段要求：前2D后2D
6、介質操作壓力：≤25MPa
7、永久壓力損失(Pa)：≤0.31ρV2（ρ體密度kg/m 3 V均流速m/s）
8、可測雙向流量。

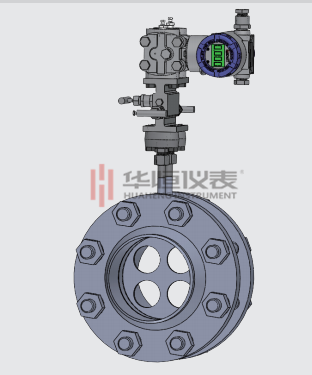

四、結構形式
五、型譜規格說明
| 型譜規格 | 說明 | ||||||

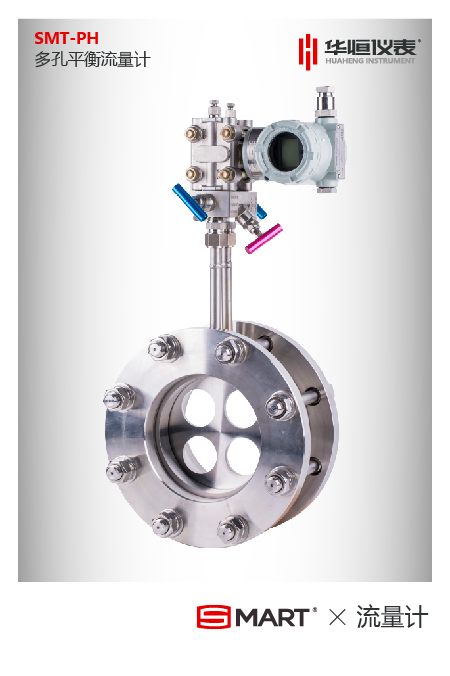

| SMT-PH | 多孔平衡流量計 | ||||||
| 介質 | Y | 液體 | |||||
| Q | 氣體 | ||||||
| Z | 蒸汽 | ||||||
| 連接方式 | 1 | 法蘭連接 | |||||
| 2 | 對焊連接 | ||||||
| 法蘭材質 | C | 碳鋼 | |||||
| S | 不銹鋼 | ||||||
| O | 其它 | ||||||
| 公稱壓力 | 025 | 0.25MPa | |||||
| 06 | 0.6MPa | ||||||
| 10 | 1MPa | ||||||
| … | … | ||||||
| 320 | 32MPa | ||||||
| 公稱直徑 | -50 | DN50 | |||||
| -65 | DN65 | ||||||
| -80 | DN80 | ||||||
| … | … | ||||||
| -1000 | DN1000 | ||||||
