產品介紹
概述
標準節流裝置無論哪種都對管徑、雷諾數、節流孔徑比等規定了適用范圍，不能用在這一范圍外的流量測量，工業生產中，經常有小管徑、低流速、高粘度的流體，對于此類工況，須采用1/4圓孔板。
特點
適用于管徑、雷諾數小于標準節流裝置的規定，其流出系數幾乎是一個常值。
測量要求、取壓方式及安裝方式，與標準節流裝置接近。
國內外進行了大量的實驗，有大量的數據庫可查，設計計算可參考標準節流裝置。
結構形式、孔板厚度、入口收縮圓弧曲面有成熟的數據。
主要技術指標
節流孔徑比:0.245≤β≦0.6
0.046≦Cβ2(1-β4)-0.5 ≦0.326
ReDmin ≦ReD ≦105β,ReDmin =1000β+9.4×106 (β-0.24)8
d≥15mm,D≦500mm。
工程壓力：PN≦10Mpa。
工作溫度：-50~545℃

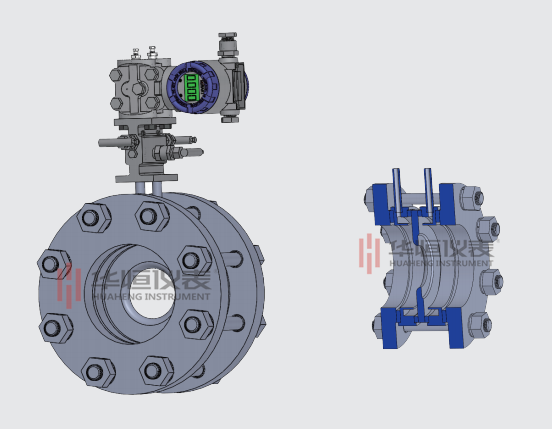

結構形式
型譜規格說明
| 型 譜 規 格 | 說 明 | ||||||

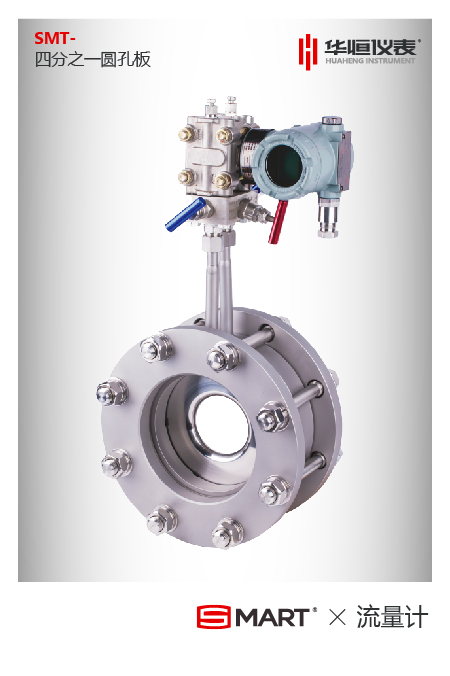

| SMT-1/4 | 1/4圓孔板 | ||||||
| 介 質 | Y | 液體 | |||||
| Q | 氣體 | ||||||
| Z | 蒸汽 | ||||||
| 連接方式 | 1 | 法蘭連接管道式 | |||||
| 2 | 法蘭連接對夾式 | ||||||
| 3 | 直焊式 | ||||||
| 4 | 特殊定做結構 | ||||||
| 法蘭材質 | C | 碳鋼 | |||||
| S | 不銹鋼 | ||||||
| O | 其它 | ||||||
| 公稱壓力 | 025 | 0.25MPa | |||||
| 06 | 0.6MPa | ||||||
| 10 | 1MPa | ||||||
| … | …… | ||||||
| 100 | 10MPa | ||||||
| 公稱直徑 | －50 | DN50 | |||||
| －65 | DN65 | ||||||
| －80 | DN80 | ||||||
| … | …… | ||||||
| －500 | DN500 | ||||||
