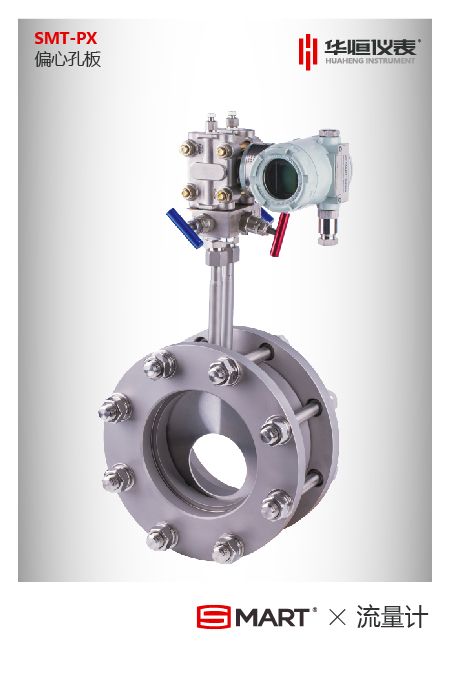

產品介紹
一、簡介
相對于標準孔板，在贓污流的狀況下，容易在孔板前后形成贓污淤積，它會改變節流件前后管道的有效面積，使測量發生偏差，針對這種情況，為使贓污流容易通過，不會在節流件前后滯留，采用偏心孔板，用于贓污流的測量。
二、特點：
取壓方式：角接取壓。
能測量有贓污的介質。
結構簡單。
只適合安裝在水平或傾斜管道上，不適用于垂直管道。
三、技術指標
1、公稱壓力：≤32MPa。
2、公稱通徑：100~1000mm。
3、開孔直徑比：0.46≤β≤0.84
4、使用限制條件：0.136≤Cβ2(1-β4)0.5≤0.423
2×105β2≤ReD≦106β

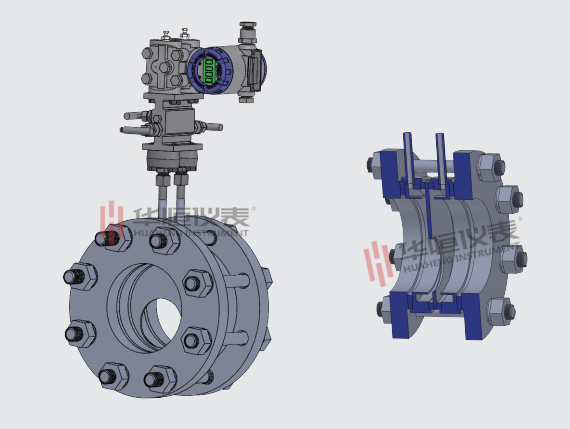

四、結構形式
五、型譜規格說明
| 型 譜 規 格 | 說 明 | ||||||
| SMT-PX | 圓缺孔板 | ||||||
| 介 質 | Y | 液體 | |||||
| Q | 氣體 | ||||||
| Z | 蒸汽 | ||||||
| 連接方式 | 1 | 法蘭連接管道式 | |||||
| 2 | 法蘭連接對夾式 | ||||||
| 3 | 直焊式 | ||||||
| 4 | 特殊定做結構 | ||||||
| 法蘭材質 | C | 碳鋼 | |||||
| S | 不銹鋼 | ||||||
| O | 其它 | ||||||
| 公稱壓力 | 025 | 0.25MPa | |||||
| 06 | 0.6MPa | ||||||
| 10 | 1MPa | ||||||
| … | …… | ||||||
