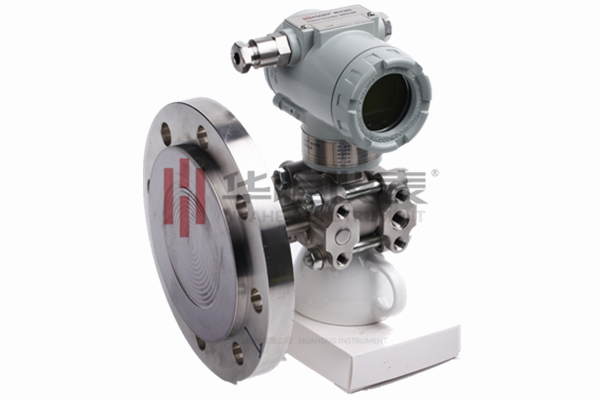

液位（壓力/差壓）變送器

液位（壓力/差壓）變送器是以大氣壓（低壓側）為參考端測量的壓力信號，有一個端口或兩個端口為法蘭（或者其他連接方式）和工藝管道連接。 …

  • 單法蘭壓力變送器

詳情內容/ Content details

手機掃一掃

訂購熱線：18092356836
產品簡介：
       液位（壓力/差壓）變送器是以大氣壓（低壓側）為參考端測量的壓力信號，有一個端口或兩個端口為法蘭（或者其他連接方式）和工藝管道連接。
      工作原理
      在普通壓力/差壓變送器的基礎上，增加了一個或二個隔離膜盒為測量接液部分。主要用于測量高溫、易固化或結晶、含有固體懸浮物、過于粘稠、有腐蝕性或其他需要保持衛生條件，不能污染的介質
      其基本測量元件與3151壓力/差壓變送器的技術性能和技術指標相同，加遠傳裝置后會出現測量精度有少量的降低，反應速度變慢，壓力比較小的情況下要注意安裝位置，保證被測壓力在基本測量元件的測量范圍內。

3151LT 法蘭規格表格
常用法蘭齊平式規格如下：
DN50(2吋)法蘭尺寸規格表
法蘭標準 B C E A 螺栓數n 螺栓孔徑
150LB 150 120 95 19 4 18
300LB 165 127 95 20 8 18
600LB 165 127 95 32 8 18
900LB 215 165 95 45 8 26
PN1.6/1.0 165 125 95 18 4 18
PN2.5/4.0 165 125 95 20 4 18
PN6.4 180 135 95 26 4 22

DN80(3吋)法蘭尺寸規格表
法蘭標準 B C E A 螺栓數n 螺栓孔徑
150LB 190 152 124 20 4 18
300LB 210 168 124 25 8 22
600LB 210 168 124 38 8 22
900LB 240 191 124 54 8 26
PN1.6/1.0 200 160 124 20 8 18
PN2.5/4.0 200 160 124 24 8 18
PN6.4 215 170 124 28 8 22

DN100(4吋)法蘭尺寸規格表
法蘭標準 B C E A 螺栓數n 螺栓孔徑
150LB 230 190 155 24 4 18
300LB 255 200 155 32 8 22
600LB 275 215 155 45 8 26
900LB 290 235 155 50 8 33
PN1.6/1.0 200 180 155 20 8 18
PN2.5/4.0 200 190 155 24 8 22
PN6.4 215 200 155 28 8 26

DN40法蘭尺寸規格表
法蘭標準 B C E A 螺栓數n 螺栓孔徑
PN1.6/2.5 150 110 84 18 4 18
PN2.5/4.0 150 110 84 18 4 18
PN6.4 170 125 89 26 4 22

常用法蘭插入桶式規格如下：
DN50(2吋)法蘭尺寸規格表
法蘭標準 B C E F A 螺栓數n 螺栓孔徑
150LB 150 120 95 48 19 4 18
300LB 165 127 95 48 20 8 18
600LB 165 127 95 48 32 8 18
900LB 215 165 95 48 45 8 26
PN1.6/1.0 165 125 95 48 18 4 18
PN2.5/4.0 165 125 95 48 20 4 18
PN6.4 180 135 95 48 26 4 22

DN80(3吋)法蘭尺寸規格表
法蘭標準 B C E E A 螺栓數n 螺栓孔徑
150LB 190 152 124 74 20 4 18
300LB 210 168 124 74 25 8 22
600LB 210 168 124 74 38 8 22
900LB 240 191 124 74 54 8 26
PN1.6/1.0 200 160 124 74 20 8 18
PN2.5/4.0 200 160 124 74 24 8 18
PN6.4 215 170 124 74 28 8 22

DN100(4吋)法蘭尺寸規格表
法蘭標準 B C E E A 螺栓數n 螺栓孔徑
150LB 230 190 155 89 24 4 18
300LB 255 200 155 89 32 8 22
600LB 275 215 155 89 45 8 26
900LB 290 235 155 89 50 8 33
PN1.6/1.0 200 180 155 89 20 8 18
PN2.5/4.0 200 190 155 89 24 8 22
PN6.4 215 200 155 89 28 8 26

液位（壓力/差壓）變送器選型規格表
型號 變送器類型
3151LT 法蘭式液位變送器
代號 量程范圍
4
5
6
7		 0-4.0～40kPa(0-400～4000mmH2O)
0-20～200kPa(0-2～20mH2O)
0-70～700kPa(0-7～70mH2O)
0-210～2100kPa(0-21～mH2O)
代號 輸出形式
E 線性輸出4-20mAdc
SF 線性輸出4-20mAdc+HART信號
F MODBUS-485信號
代號 法蘭標準(高壓側法蘭)
A ANSI美標(HG20615)
D DIN歐標（HG20592）
代號 過程連接尺寸
ANSI美標(HG20615) DIN歐標（HG20592）
25 1吋 DN25
40 1.5吋 DN40
50 2吋 DN50
80 3吋 DN80
00 4吋 DN100
代號 過程連接耐壓等級
ANSI美標(HG20615) DIN歐標（HG20592）
A 150LB PN16/25
B 300LB PN40
C 600LB PN64
D 900LB PN100
代號 高壓側膜片
A 316不銹鋼
B 哈氏合金C
C 蒙乃爾
D 鉭
E 鈦
F 特殊要求
代號 高壓側插入筒長度 高壓側插入筒材料
A 0 mm 無
B 50 mm 316L不銹鋼
C 150 mm 316L不銹鋼
D 200 mm 316L不銹鋼
代號 高壓側灌充液
D 普通硅油  （-40~104℃）
F 高溫硅油   （-40~304℃）
S 惰性液   （-40~204℃）
代號 低壓側結構材料
法蘭（接頭） 排氣/排液閥 隔離膜片 傳感器灌充液
22 316不銹鋼 316不銹鋼 316不銹鋼 硅油
23 316不銹鋼 316不銹鋼 哈氏合金C 硅油
24 316不銹鋼 316不銹鋼 蒙乃爾 硅油
25 316不銹鋼 316不銹鋼 鉭 硅油
33 哈氏合金C 哈氏合金C 哈氏合金C  硅油
35 哈氏合金C 哈氏合金C 鉭  硅油
44 蒙乃爾 蒙乃爾 蒙乃爾  硅油
S2 一個遠傳裝置（低壓側帶一個遠傳裝置）
代號 外殼材料 導線管入口尺寸
A 低銅鋁合金聚氨酯涂層 M20×1.5
B 低銅鋁合金聚氨酯涂層 1/2-14 NPT
C 不銹鋼 M20×1.5
D 不銹鋼 1/2-14 NPT
代號 可選件
M1 0～....  線性指示表頭
M4 LCD多功數顯能表頭
D1 側面排放閥在上部（僅適用于低壓側不帶遠傳裝置的低壓側）
D2 側面排放閥在上部（僅適用于低壓側不帶遠傳裝置的低壓側）
Da 隔爆型ExdIIBT5Gb;（防爆證編號：CE16.1163）
Fa 本安型 ExiaIICT4/T5/T6Ga; （防爆證編號：CE15.2354X）
CX 配對應的316沖洗環

選型舉例： 3151LT4SFA50AAA22AM4Da    0～20kPa
