產品介紹
一、概述

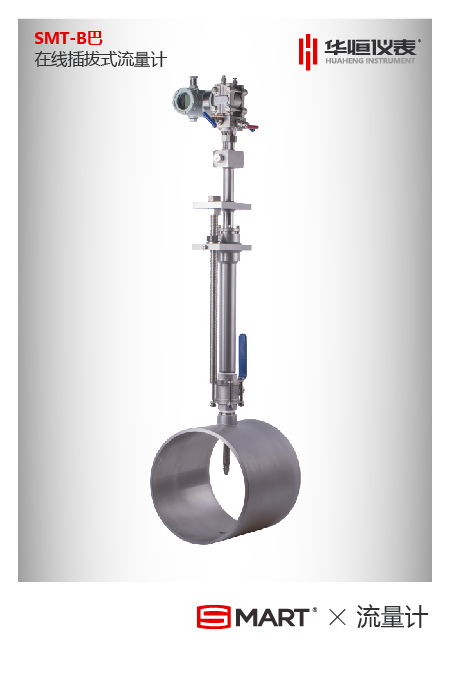

SMT-D巴流量計是根據PITOT管原理設計制造的用于測量流體（氣體、蒸汽、液體等）的一種流量計，是利用流體通過流量傳感器產生的差壓來測量流量的。
二、特點：
1、正反方向完全對稱，保證了雙向流量測量的優良性能。
2、尖銳邊緣設計有效的控制了附面層的分離點，使分離點的位置不隨雷諾數而變，達到極好的線性。
3、精確的設計和精密的取壓孔位置保證了平均壓力的精確和穩定。
4、在線插拔結構，可以不斷流安裝。
5、可實現差壓、壓力、溫度的一體化結構，降低了差壓管路帶來的附件誤差。
6、較短的上、下游管段要求。
7、極低的永久性壓力損失。
8、較低的安裝費用。
9、多種材料的選擇可滿足耐腐蝕、超高壓、超高溫的要求。
三、主要技術指標：
1、公稱壓力：PN≤32MPa。
2、測量范圍：-180℃~860℃。
3、精度等級：0.5（液）、1.0（汽）。
4、重復性：≤0.1%
5、公稱通徑：DN10~DN6000

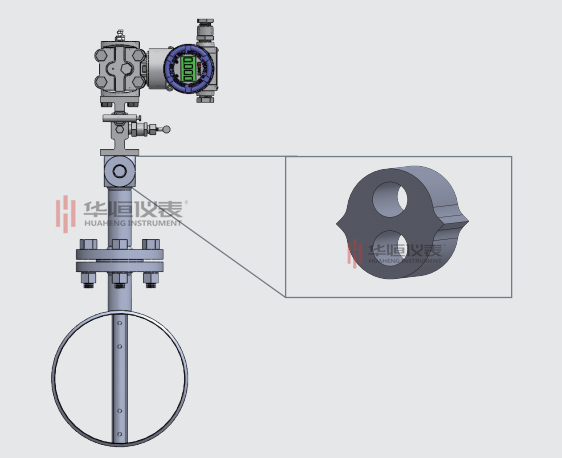

四、結構形式
五、型譜規格說明
| 型譜規格 | 說明 | ||||||||
| SMT-D | D型均速流量傳感器 | ||||||||
| 介質類型 | Y | 液體 | |||||||
| Q | 氣體 | ||||||||
| Z | 蒸汽 | ||||||||
| 傳感器型式 | P | 普通型 | |||||||
| Q | 球閥型 | ||||||||
| ZX | 在線插拔型 | ||||||||
| 傳感器結構 | FT | 分體結構 | |||||||
| YT | 一體化結構 | ||||||||
| 安裝方式 | 1 | 單端固定 | |||||||
| 2 | 雙端固定 | ||||||||
| 連接方式 | 1 | 螺紋連接 | |||||||
| 2 | 法蘭連接 | ||||||||
| 3 | 直焊連接（用于高溫高壓） | ||||||||
| 壓力等級 | 1 | ≦1.6MPa | |||||||
| 2 | ≦2.5MPa | ||||||||
| 3 | ≦4.0MPa | ||||||||
| … | … | ||||||||
| 5 | ≦25MPa | ||||||||
| 口徑 | -25 | 25mm | |||||||
| -50 | 50mm | ||||||||
| -80 | 80mm | ||||||||
| -100 | 100mm | ||||||||
| … | … | ||||||||
| -5000 | 5000mm | ||||||||
